Белорусский Государственный Аграрно Технический Университет
Кафедра Детали машин
Курсовой проект по дисциплине "Детали машин"
НА тему : "Разработка и конструирование приводной станции конвейера со сплошными низкими скребками"
Минск 2021
Исходные данные : Основные конструктивные и технико-экономические показатели приводной станции конвейера со сплошными низкими скребками: мощность на выходном валу привода Pт =8,4 кВт, частота вращения выходного вала привода nт =70,0 мин-1,срок службы приводной станции Lh =3200 часов, режим работы: весьма тяжелый , угол наклона цепной передачи к горизонту Ɵ =70 o
Объектом исследования (разработки) является приводная станция конвейера со сплошными низкими скребками.
Цель проекта: спроектировать приводную станцию конвейера со сплошными низкими скребками.

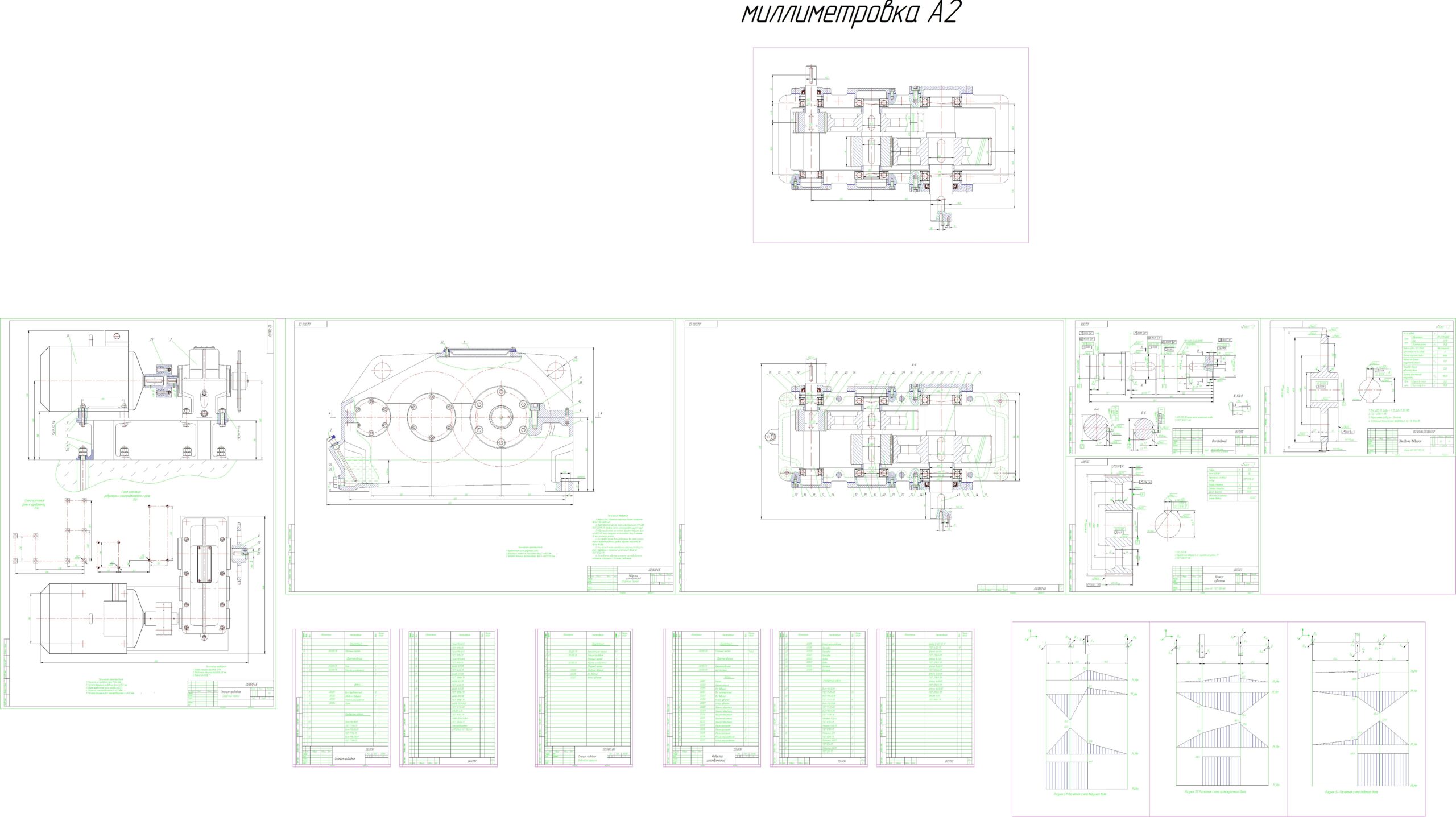

Графическая часть включает

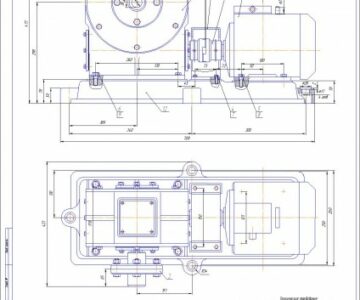

- сборочный чертеж привода - 1 лист А1;
- сборочный чертеж редуктора - 2 листа А1;
- чертежи деталей - 1 лист А1.
Введение. ……………………………………………………………………………
1. Кинематический и энергетический расчет приводной станции.
Ориентировочный расчет валов
2. Расчет открытых передач
3. Расчет зубчатых передач редуктора
4. Конструирование корпуса редуктора. Конструирование валов и подшипниковых узлов с разработкой эскизной компановки редуктора
5. Расчет валов редуктора на усталостную прочность. Подбор и проверочный
расчет подшипников
6. Расчет соединений вал-ступица с подбором посадок
7. Выбор и описание системы смазки редуктора
8. Выбор муфты и проверочный расчет
9. Порядок сборки, разборки и регулировки редуктора. Описание конструкции
рамы привода
Заключение
Список литературы
