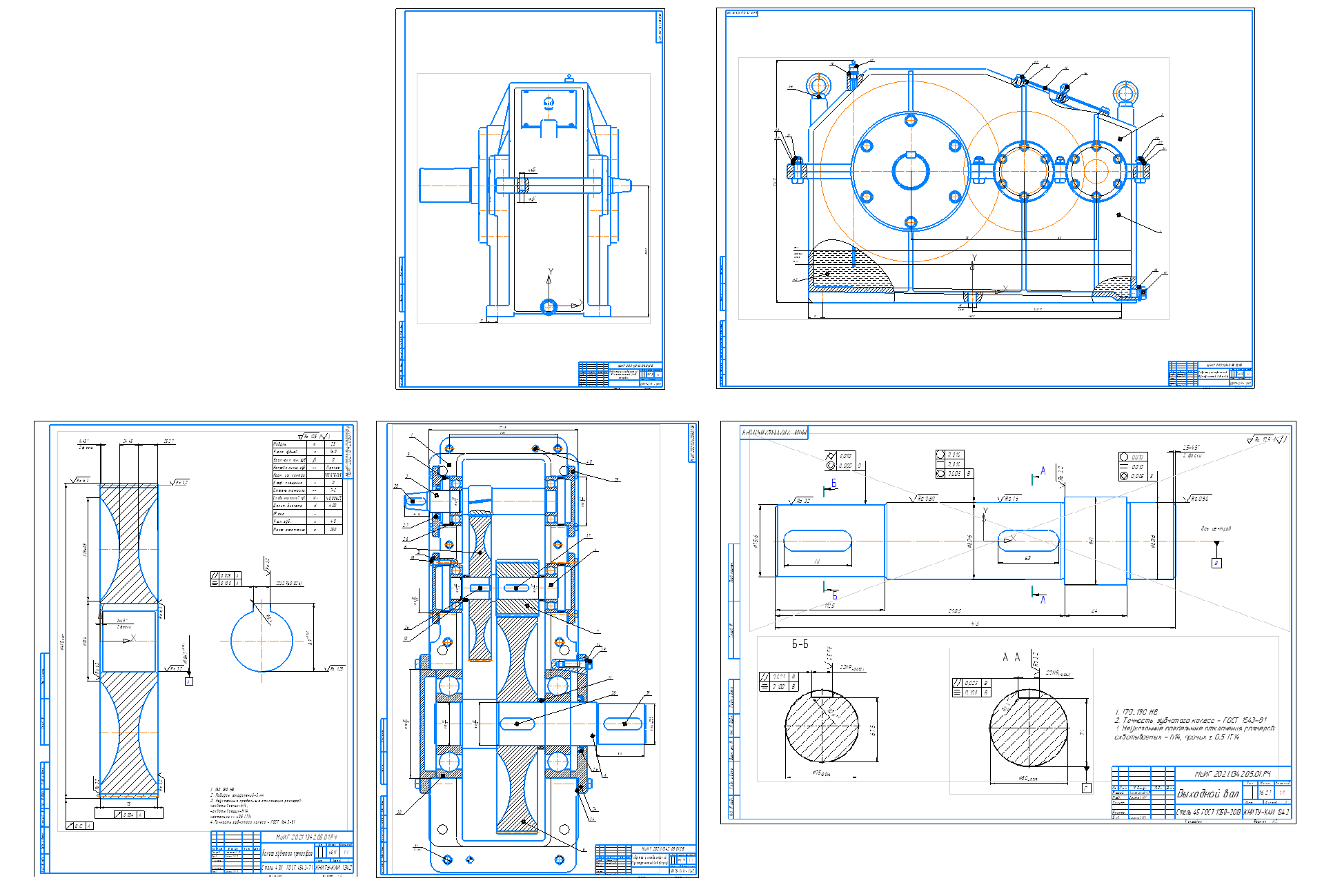

Двухступенчатый цилиндрический редуктор приводной станции

Казанский национальный исследовательский технический университет им. А.Н. Туполева
Кафедра Машиноведения и Инженерной Графики
Курсовой проект по дисциплине: "Детали машин и основы конструирования"
На тему: "Проектирование цилиндрического редуктора"
Казань 2021

В настоящем курсовом проекте рассматривается конструирование редуктора приводной станции. Редуктор выполнен по условиям удобства смазки и отдельного изготовления шестерни от вала.
В ходе выполнения курсового проекта подбирается электродвигатель, выполняется кинематический расчет привода, расчет двух цилиндрических зубчатых передач, расчет конструктивных размеров корпуса, подбираются шпонки и проводятся соответствующие расчеты на прочность и выносливость, проводится уточненный расчет валов, выбирается сорт масла для смазки редуктора.

Исходные данные:

P_дв=10 кВт
n_вх= 2900 об/мин
n_вых= 60 об/мин

Дополнительные условия:
Цепь открытой передачи - двухрядная
Направление зубьев шестерни косозубой ступени - левое
Передаточное число быстроходной ступени редуктора - 5,0
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 7
ТЕХНИЧЕСКОЕ ЗАДАНИЕ 8
ОБЩИЙ РАСЧЕТ ПРИВОДА 9
1. Определение КПД и мощности привода и его ступеней. 9
2. Определение передаточного отношения ступеней 9
3. Определение расчетных параметров привода. 10
РАСЧЕТ МЕХАНИЧЕСКИХ ПЕРЕДАЧ 12
1. Подбор материалов 12
2. Геометрический расчет быстроходной косозубой передачи 13
3. Геометрический расчет второй прямозубой передачи проводится по тем же формулам, что и при расчете косозубой передачи, приведенном выше. 15
4. Силы в косозубом зацеплении и степень точности зацепления 18
5. Силы в прямозубом зацеплении и степень точности зацепления 19
6. Проверочный расчет зубьев косозубого колеса 20
6.1. Проверка зубьев косозубых колес по напряжениям изгиба зубьев 20
6.2. Проверка зубьев косозубых колес по контактным напряжениям 21
7. Проверочный расчет зубьев прямозубого колеса 22
7.1. Проверка зубьев прямозубых колес по напряжениям изгиба зубьев 22
7.2. Проверка зубьев прямозубых колес по контактным напряжениям 23
ПРОЕКТИРОВАНИЕ ВАЛОВ 24
1. Геометрические размеры входного вала 24
2. Геометрические размеры промежуточного вала 25
3. Геометрические размеры выходного вала 26
4. Выбор подшипников 28
5. Проверочный расчет выходного вала 29
ПРОВЕРОЧНЫЙ РАСЧЁТ ПОДШИПНИКОВ ВЫХОДНОГО ВАЛА 38
РАСЧЕТ СОЕДИНЕНИЯ ВАЛ-СТУПИЦА ПРОМЕЖУТОЧНОГО И ВЫХОДНОГО ВАЛОВ 40
РАСЧЕТ КЛИНОРЕМЕННОЙ ПЕРЕДАЧИ 43
ЭСКИЗНОЕ ПРОЕКТИРОВАНИЕ КОРПУСА РЕДУКТОРА 45
СИСТЕМА СМАЗКИ И УПЛОТНЕНИЯ 47
КРЫШКИ ПОДШИПНИКОВ 49
РАСЧЕТ УПЛОТНЕНИЯ ПОДШИПНИКОВЫХ УЗЛОВ 51
РАСЧЕТ СМОТРОВОГО ЛЮКА 52
СБОРКА РЕДУКТОРА И ОСОБЕННОСТИ РЕДУКТОРА 53
ЗАКЛЮЧЕНИЕ 55
СПИСОК ЛИТЕРАТУРЫ 58
