Цилиндрический двухступенчатый редуктор приводной станции

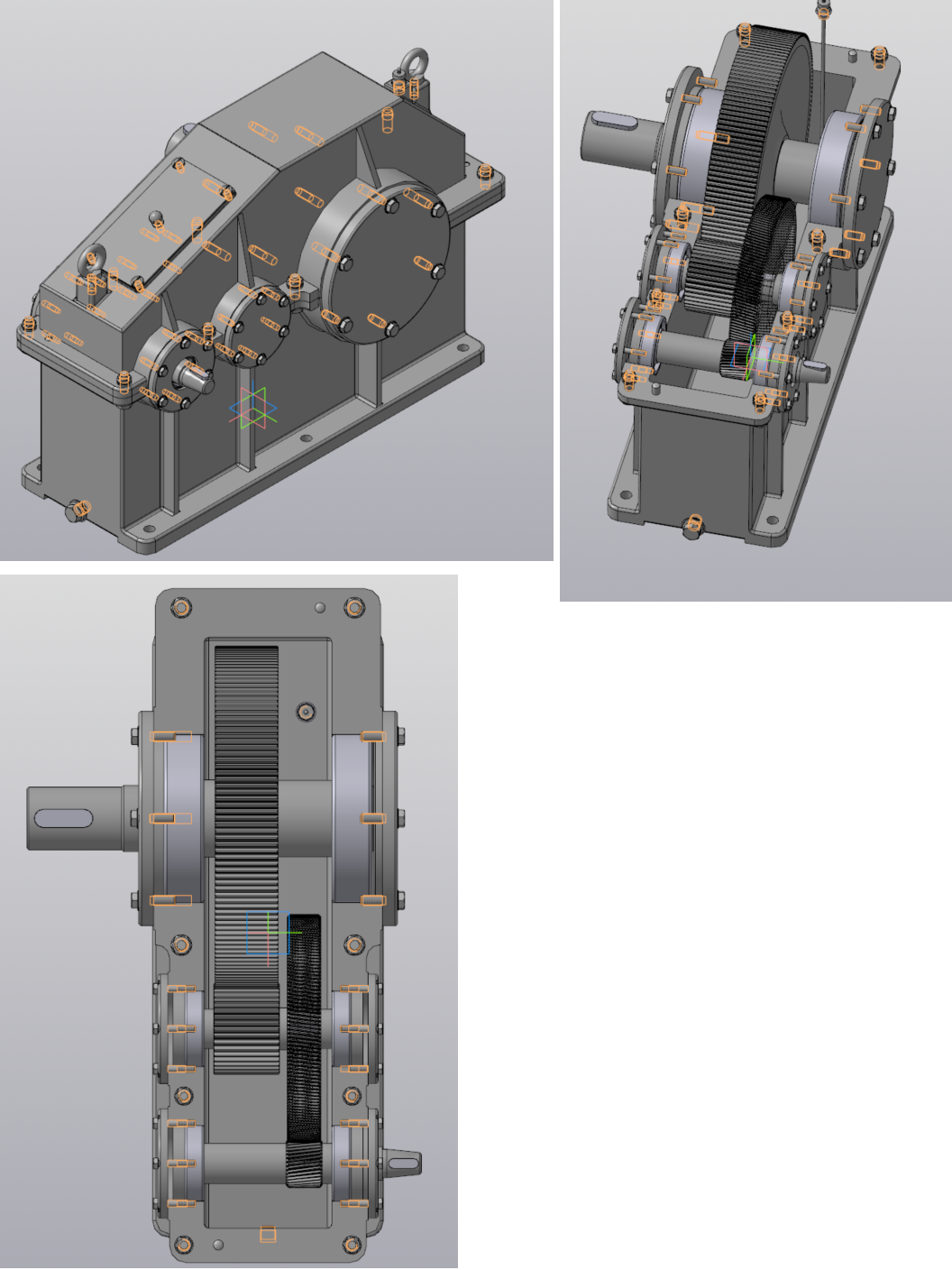

Сборочная 3D-модель редуктора приводной станции. Редуктор выполнен по условиям удобства смазки и отдельного изготовления шестерни от вала.

Исходные данные:

P_дв=10 кВт
n_вх= 2900 об/мин
n_вых= 60 об/мин

Дополнительные условия:
Цепь открытой передачи - двухрядная
Направление зубьев шестерни косозубой ступени - левое
Передаточное число быстроходной ступени редуктора - 5,0

Состав: 3D Сборка

Софт: КОМПАС-3D 20

Файлы:
Крышка редуктора 2.m3d
Корпус редуктора2.m3d
проставка (3 вал).m3d
Подсборка (крышка).a3d
Прокладка А-100-1-А ГОСТ 15180-86.m3d
Сборка редуктор цилиндрический двухступенчатый.a3d
2 вал.m3d
зубчатое колесо на 3 валу.m3d
Пробковая отдушина для люка.m3d
крышка на 3 валу с манжетой.m3d
проставка на первом валу 5 мм.m3d
прокладка из паронита.m3d
проставка (2 вал) около шестерни.m3d
Изделие 66.m3d
Крышка 21-200 ГОСТ 18511-73.m3d
проставка на входе (1 вал).m3d
зубчатое колесо на 2 валу.m3d
Сборка/
Прокладочный картон под люк.m3d
крышка с отверстием и с канавкой для манжетного уплотнения.m3d
шестерня на 2 валу.m3d
проставка (2 вал) около колеса.m3d
Маслоуказатель жезловый.m3d
3 вал.m3d
Люк крышки.m3d
Изделие 87.m3d
1 вал вал-шестерня.m3d
прокладка из паронита для маслоуказателя.m3d
проставка на первом валу.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
