Редуктор двухступенчатый конический-цилиндрический

Брестский государственный технический университет
Кафедра ТЭА
Курсовая работа по дисциплине "Детали машин"
Тема: "Редуктор двухступенчатый конический-цилиндрический"
Брест 2015

Содержание
1 Выбор электродвигателя. Кинематический и силовой расчеты привода
2 Расчет тихоходной ступени редуктора
3 Расчет быстроходной ступени редуктора
4 Конструирование валов редуктора и предварительный выбор подшипников качения
5 Конструирование колёс редуктора
6 Определение основных размеров элементов корпуса и крышки редуктора
7 Смазывание передач и подшипников редуктора. Выбор сорта масла
8 Расчет соединений вал-ступица
9 Выбор компенсирующей упругой муфты
Литература

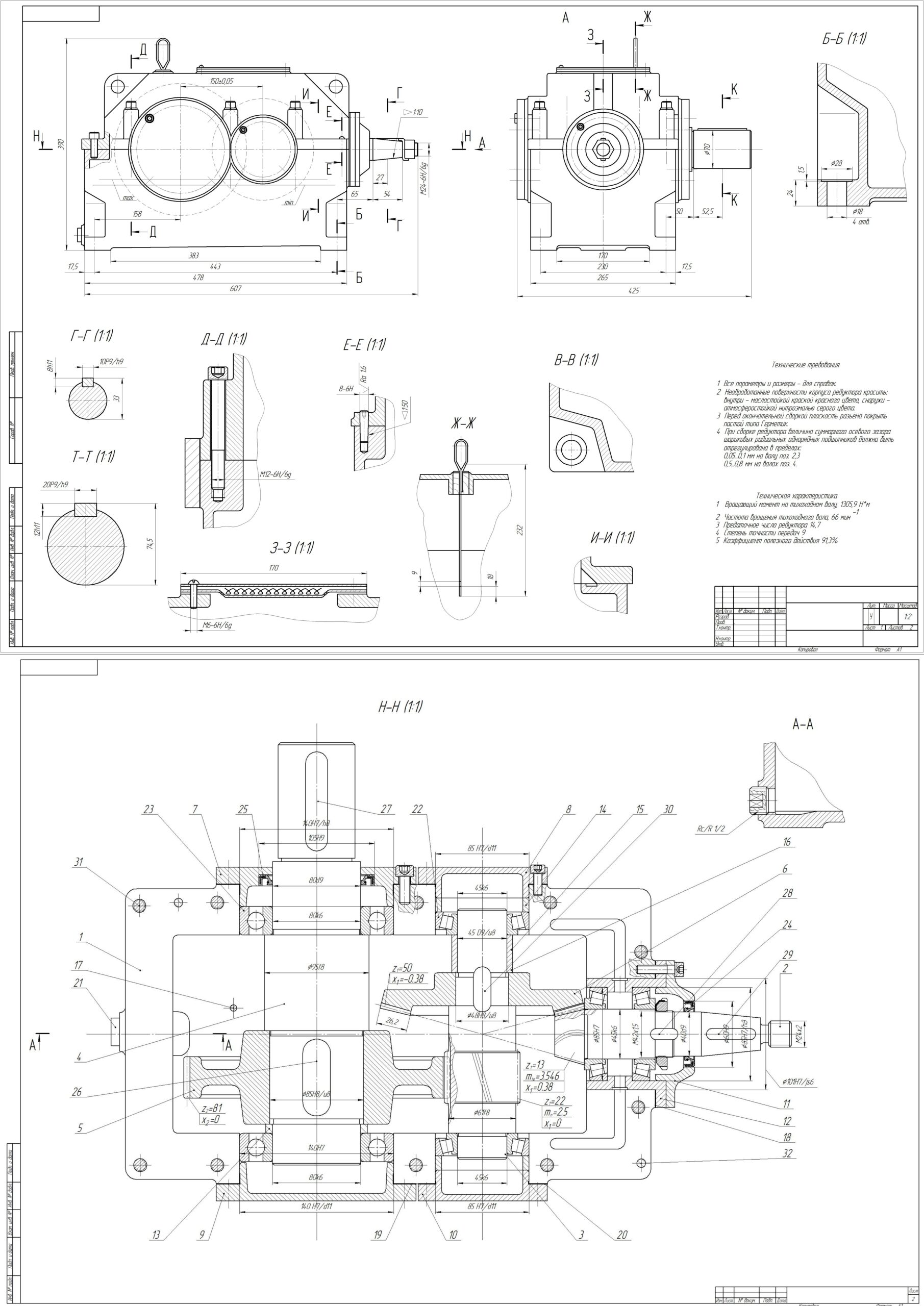

Курсовая работа содержит: сборочный чертеж редуктора (2 листа формата А1), спецификацию, пояснительную записку (33 стр.).

Исходные данные для расчета тихоходной ступени:
а) передаточное отношение ступени i=3,8
б) частота вращения шестерни ступени n=251,3 об/мин
в) частота вращения колеса ступени n=66 об/мин ;
г) вращающий момент на колесе ступени Т=1305,9 Н х м ;
д) требуемый ресурс передачи Lh=15000 ч;
е) типовой режим нагружения 2
ж) коэффициент кратковременной перегрузки 1,7

Исходные данные для расчета быстроходной ступени:
а) передаточное отношение ступени i=3,86
б) частота вращения шестерни ступени n=970 об/мин
в) частота вращения колеса ступени n=251,3 об/мин ;
г) вращающий момент на колесе ступени Т=354,3 Н х м ;
д) требуемый ресурс передачи Lh=15000 ч;
е) типовой режим нагружения 2
ж) коэффициент кратковременной перегрузки 1,7

Технический характеристики
1) Вращающий момент на валу, 1305,9 Нхм
2) передаточное число редуктора 14,7
3) частота вращения быстроходного вала - 66 об/мин
4) степень точности передач - 9
5) коэффициент полезного действия - 91,3%
6) габаритные размеры: 607х425х390 мм

Состав: Редуктор (СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 13 SP1

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор двухступенчатый конический-цилиндрический

литература.docx
ПЗ.docx
Редуктор.cdw
Спецификация 1.spw
