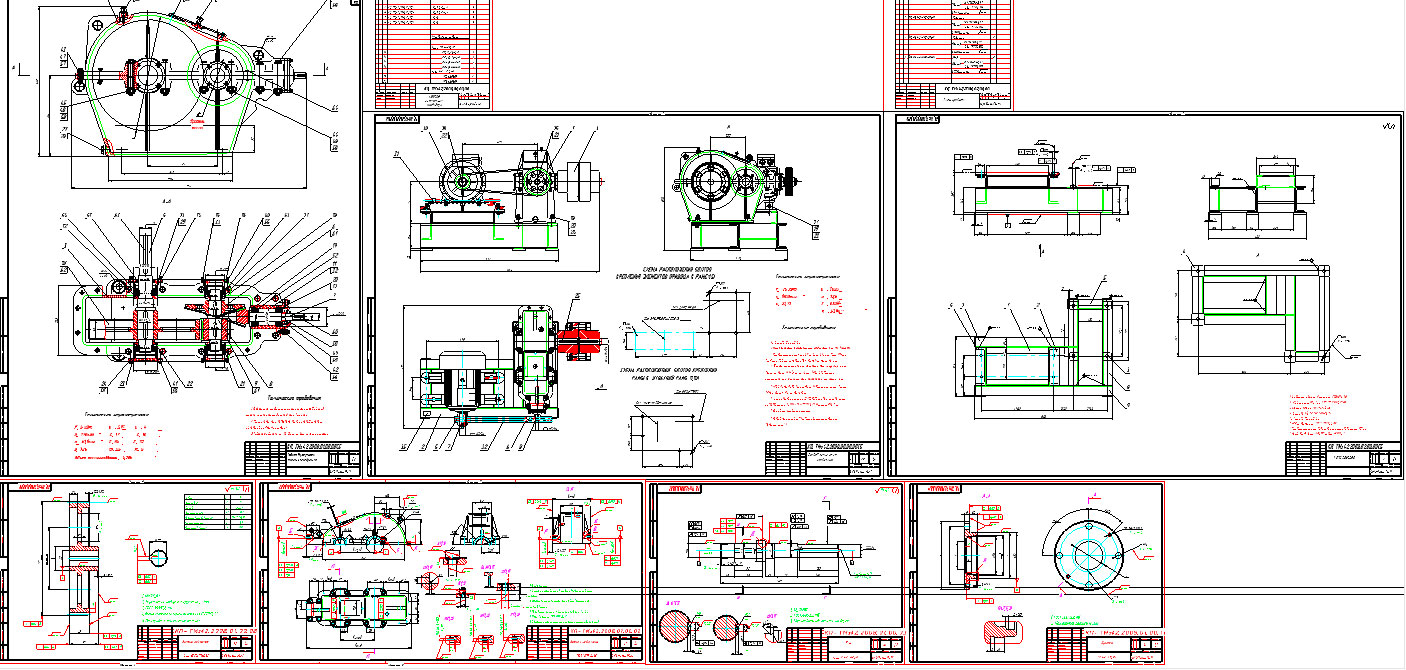

Проектирование двухступенчатого коническо-цилиндрического редуктора

Барановичский государственный университет
Кафедра технологического оборудования
На тему: "Проектирование привода по заданной схеме "
Барановичи 2007г.

Данный привод состоит из электродвигателя, который передает вращение через торовую муфту на быстроходный вал двухступенчатого коническо-цилиндрическо редуктора. Далее с редуктора через цепную передачу вращение передается на тяговые звездочки. Редуктор проектируют либо для привода определенной машины, либо по заданной нагрузке (моменту на выходном валу) и передаточному числу без указания конкретного назначения.
В нашем случае исходные данные для проектирования следующие:
крутящий момент на приводном валу Т4=780 Н•м;
угловая скорость ω4=6,7 с-1.
Муфта упругая с торообразной оболочкой.

Технические характеристики:
крутящий момент на приводном валу Т4=780 Н•м;
угловая скорость ω4=6,7 с-1.
Муфта упругая с торообразной оболочкой

Техническая характеристика
Р =6 кВт u =3,15 u =4
n =770мин Z =17 Z =18
n =61,1мин Z =54 Z =72
u =12,6 m =3,6 m =5
Объем масляннойванны - 4.2дм

Техническая характеристика привода
Р =7,5 кВт u =1,883
Р =7,5 кВт u =1,883
u =23,73 T =830Нм
n =61,1мин
