Проектирование двухступенчатого цилиндрическо -конического редуктора

Белорусский национальный технический университет
Кафедра Технологическое оборудование
Курсовой проект по дисциплине "Детали машин"
На тему "Проектирование двухступенчатого цилиндрическо -конического редуктора"
Минск 2023

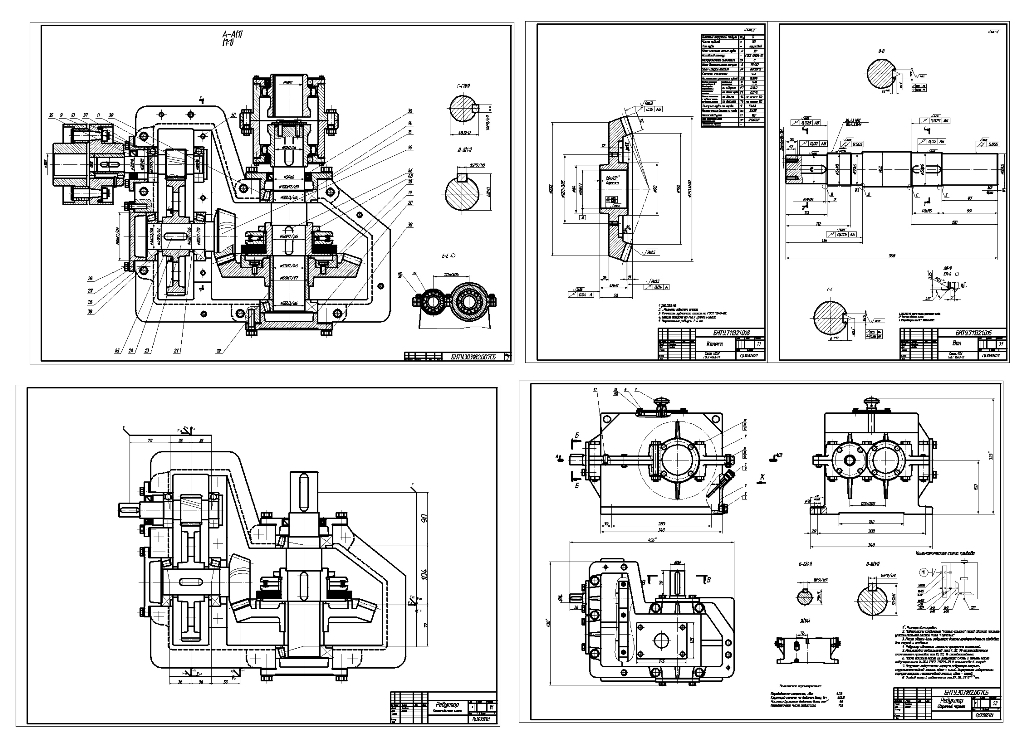

Привод состоит из электродвигателя, передающий крутящий момент на входной вал редуктора через упругую муфту. Редуктор – двухступенчатый цилиндрическо-конический. На выходном валу редуктора установлена компенсирующая муфта, передающая крутящий момент на приводной вал конвейера. На ведомом валу установлена дисковая фрикционная предохранительная муфта.
Исходные данные: Мощность 4 кВт, частота вращения 90 об/мин.
Общий КПД 0,9
Передаточное число привода 11,2
Крутящий момент на выходном валу 449,4 Н*м

Содержание

Введение 4
1 Выбор электродвигателя и кинематический расчет 6
2 Определение мощностей и передаваемых крутящий моментов 7
3 Расчет передач 8
3.1 Расчет цилиндрической косозубой передачи 8
быстроходной ступени редуктора 8
3.2 Расчет конической передачи с круговым зубом тихоходной ступени редуктора 15
4 Предварительный расчет диаметров валов 24
5 Подбор и проверочный расчет муфт 26
5.1 Муфта упругая втулочно-пальцевая 26
5.2 Зубчатая муфта 27
5.3 Муфта дисковая фрикционная предохранительная 28
6 Предварительный подбор подшипников 30
7 Компоновочная схема и выбор способа смазывания передач и подшипников, определение размеров корпусных деталей 31
8 Расчет валов по эквивалентному моменту 33
8.1 Расчет ведущего вала 33
8.2 Расчет промежуточного вала 35
8.3 Проверочный расчет ведомого вала 37
9 Подбор подшипников по динамической грузоподъемности 40
9.1 Расчет подшипников ведущего вала 40
9.2 Расчет подшипников промежуточного вала 41
9.3 Расчет подшипников ведомого вала 42
10 Подбор и проверочный расчет шпоночных соединений 43
11 Назначение посадок, шероховатости поверхностей, выбор степеней точности и назначение допусков формы и расположения поверхностей 45
12 Расчет валов на выносливость 51
12.1 Расчет ведущего вала 51
12.2 Расчет промежуточного вала 52
12.3 Расчет ведомого вала 54
13 Описание сборки редуктора 56
14 Регулировка подшипников и зацеплений 57
14.1 Регулировка подшипников 57
14.2 Регулировка зубчатых зацеплений 57
15 Описание монтажной схемы. Сборка и регулировка привода 60
Литература 63
