Министерство образования и науки Украины
Национальная металлургическая академия Украины
Кафедра прикладной механики
курсовой проект на тему: Редуктор цилиндрический двухступенчатый
Расчетно-пояснительная записка
Вариант 13
1 Исходные данные
Вращающий момент на тихоходном валу редуктора
T_3=2500 Н∙м
Частота вращения тихоходного вала
n_3=53 об/мин
Быстроходный вал соединен упругой втулочно-пальцевой муфтой с асинхронным электродвигателем с синхронной частотой вращения
n_1С=750 об/мин
Консольная нагрузка тихоходного вала
P_U3=14000 Н
Режим работы редуктора непрерывный, нереверсивный. Нагрузка близка к постоянной, срок службы не ограничен.
Быстроходная ступень редуктора (рис. 1) - шевронная, раздвоенная с эвольвентным зацеплением, исходный контур по ГОСТ 13755-81, Тихоходная ступень - косозубая с круговинтовым дозаполюсным зацеплением Новикова, исходный контур по ГОСТ 15023-76.
Твердость зубьев быстроходной ступени после улучшения:
шестерни – 270...300 НВ, колеса – 220....250 НВ.
Твердость зубьев тихоходной ступени после улучшения:
шестерни – 250...280 НВ, колеса – 200...230 НВ.
Направление вращения – по схеме №43 (рис. 1).
Оглавление
1 Исходные данные 4
2 Выбор электродвигателя 5
3 Передаточные числа и нагрузки ступеней 6
4 Расчет основных размеров зубчатых передач на контактную выносливость 6
5 Геометрический расчет быстроходной ступени 8
6 Проверочный расчет зубьев быстроходной ступени на выносливость и выбор материалов 10
7 Геометрический расчет тихоходной ступени 12
8 Проверка передаточного числа 14
9 Проверочный расчет зубьев тихоходной ступени на выносливость и выбор материалов 14
10 Подбор муфты и предварительное определение расчетных длин валов 16
11 Усилия в зацеплении и консольные нагрузки 17
12 Расчет быстроходного вала 19
13 Расчет промежуточного вала 22
14 Расчет тихоходного вала 25
15 Подшипники качения 29
16 Шпоночные соединения 32
17 Проверка запасов выносливости валов 33
18 Основные размеры корпусных деталей и компоновка редуктора* 35
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ
1. Овчаров Б.З., Міняйло А.В. Розрахунки і проектування деталей машин. Частина1. Механічні передачі: Навч. посібник. - Харків: ХНТУСГ, 2006.
2. Иванов М.Н. Детали машин. - М.: Высшая школа,1993.
3. Решетов Д.Н. Детали машин. - М.: Машиностроение, 1989.
4. Цехнович Л.І. Деталі машин. Збірник задач. – К.: Вища школа, 1993.
5. Цехнович Л.И., Петриченко И.П. Атлас конструкций редукторов. - К.: Вища школа, 1990.
6. Дунаев П.Ф., Леликов О.П. Конструирование узлов и деталей машин. -М.: Высшая школа, 1985.
7. Цехнович Л.И., Бишко М.Ю., Рябов Б.П. Методические указания к выполнению расчетов цилиндрических редукторов. – Днепропетровск: НМетАУ, 2001 (МУ №570).
8. Цехнович Л.И., Есаулов В.П., Злобинский В.Е., Бишко М.Ю. Методические указания и примеры выполнения контрольного домашнего задания №1 по дисциплине «Детали машин и подъемно-транспортные устройства» (для студентов-заочников специальностей 0501 и 0572). – Днепропетровск: ДМетИ, 1984 (МУ № 54).
9. Цехнович Л.И., Бішко М.Ю., Рябов Б.П. Методические указания и примеры выполнения контрольного домашнего задания №2 по дисциплине «Детали машин и подъемно-транспортные устройства» (для студентов-заочников специальностей 0501 и 0572). Днепропетровск: ДМетИ, 1984 (МУ № 55).
10.Дирда В.І., Овчаренко Ю.М., Рижков І.Е. Деталі машин: Підручник. - Дніпропетровськ: Авантаж, 2007.
11.Гузенков П.Г. Детали машин. -М.: Высшая школа, 1986.

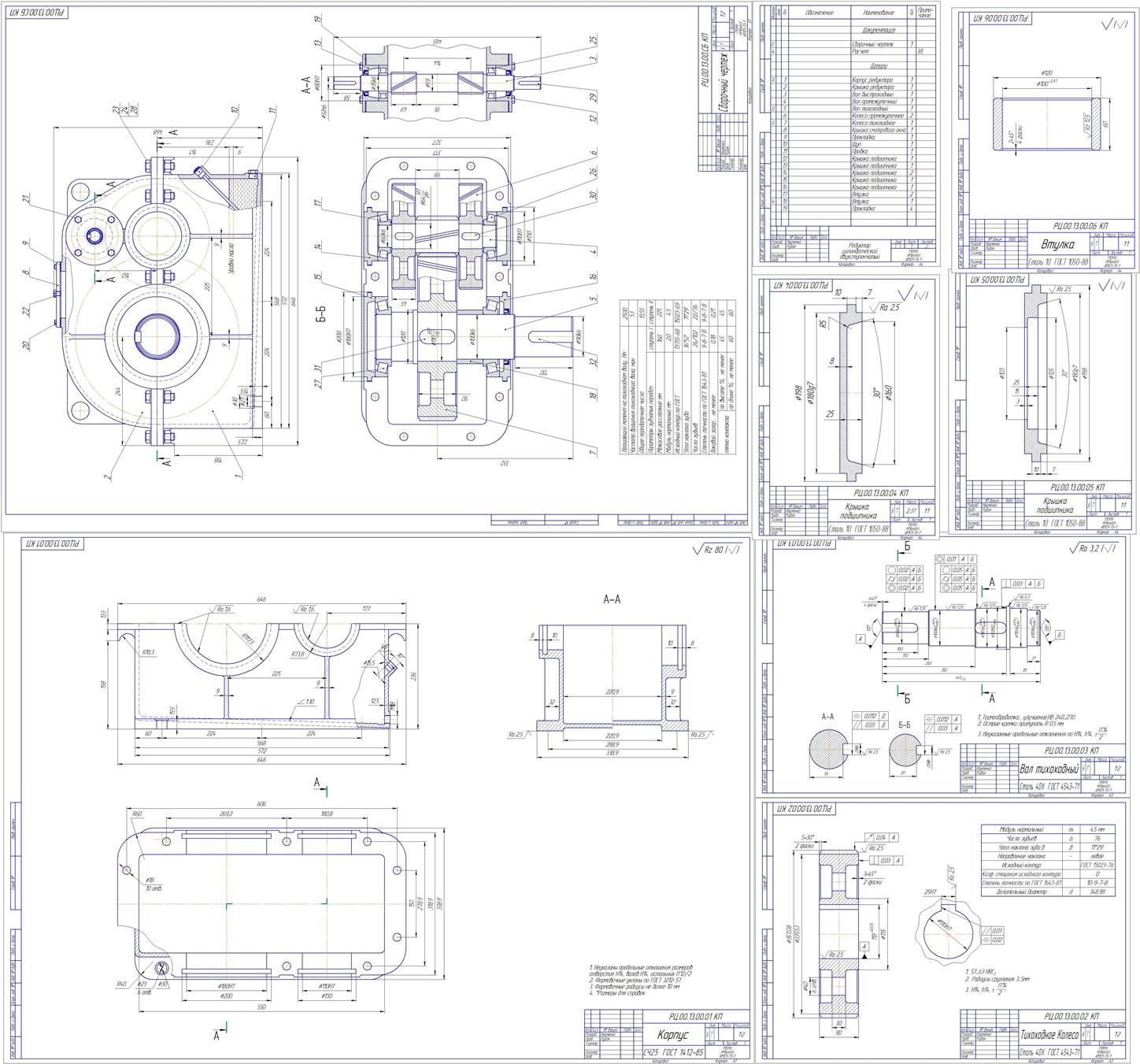

Редуктор цилиндрический двухступенчатый
Расчетно-пояснительная записка
Вариант 13
