Станция приводная пода печи

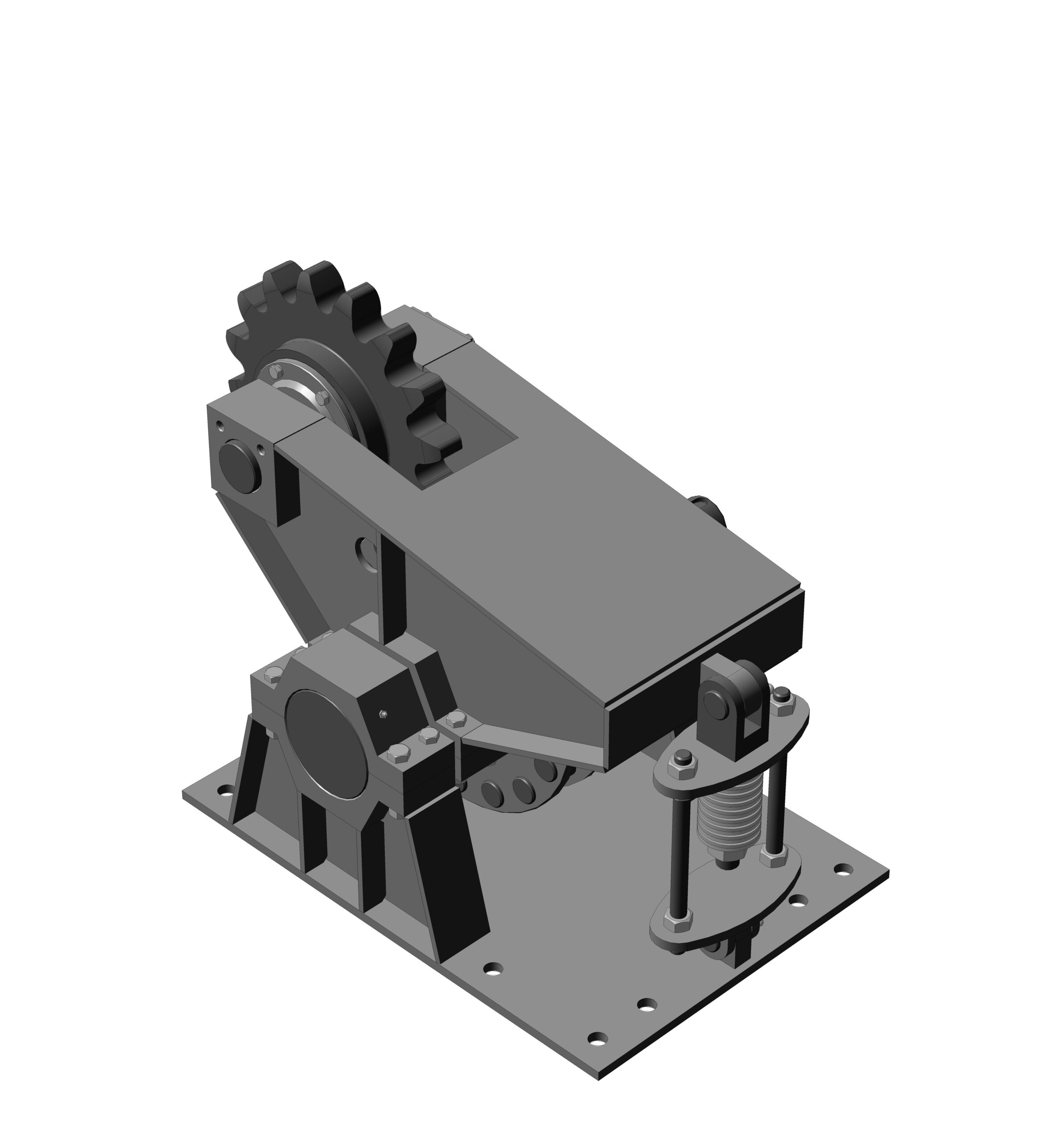

Станция приводная 3D модель. Назначение механизма: для перемещения пода печи. Масса пода с футеровкой: 80 т. Усилие на звездочке: не более 37 кН. Цевочное зацепление. Используется в составе механизма перемещения пода печи.

Состав: 3D Сборка

Софт: КОМПАС-3D v15

Файлы:
ТСК 01.060.010.013 - Ось.m3d
ТСК 01.060.012.003 - Стенка.m3d
ТСК 01.060.012.005 - Стенка.m3d
ТСК 01.060.010.003 - Ось.m3d
ТСК 01.060.010.002 - Вал приводной.m3d
ТСК 01.060.010.011 - Фланец.m3d
ТСК 01.060.010.016 - Втулка.m3d
ТСК 01.060.011.004 - Стенка.m3d
ТСК 01.060.013.001 - Втулка.m3d
ТСК 01.060.013.000 - Колесо сварное.a3d
ТСК 01.060.012.006 - Стенка.m3d
ТСК 01.060.012.000 - Рама сварная.a3d
ТСК 01.060.010.001 - Колесо.m3d
ТСК 01.060.013.002 - Диск.m3d
ТСК 01.060.010.004 - Оседержатель.m3d
ТСК 01.060.011.007 - Ухо.m3d
ТСК 01.060.012.004 - Стенка.m3d
ТСК 01.060.011.001 - Основание.m3d
ТСК 01.060.010.015 - Втулка.m3d
ТСК 01.060.010.009 - Крышка.m3d
ТСК 01.060.010.019 - Шайба торцевая.m3d
ТСК 01.060.010.008 - Крышка.m3d
ТСК 01.060.012.007 - Ребро.m3d
ТСК 01.060.010.000 - Станция приводная.a3d
ТСК 01.060.011.002 - Корпус.m3d
ТСК 01.060.010.012 - Шпилька.m3d
ТСК 01.060.011.003 - Корпус.m3d
ТСК 01.060.011.005 - Ребро.m3d
ТСК 01.060.012.002 - Стенка.m3d
ТСК 01.060.014.000 - Кронштейн сварной.a3d
ТСК 01.060.010.007 - Крышка.m3d
ТСК 01.060.014.001 - Фланец.m3d
ТСК 01.060.010.006 - Прокладка.m3d
ТСК 01.060.011.006 - Ребро.m3d
ТСК 01.060.010.014 - Ось.m3d
ТСК 01.060.010.018 - Кольцо.m3d
ТСК 01.060.010.017 - Втулка.m3d
ТСК 01.060.012.001 - Опора.m3d
ТСК 01.060.010.010 - Вилка.m3d
ТСК 01.060.011.000 - Основание сварное.a3d
ТСК 01.060.014.002 - Ухо.m3d
ТСК 01.060.010.005 - Крышка.m3d
