Приводная станция к горизонтальному винтовому транспортеру для перемещения зерна

БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Курсовой проект по дисциплине:деталей машин
Кафедра ”Сопротивления материалов и деталей машин”
На тему: ”ПРИВОДНАЯ СТАНЦИЯ К ГОРИЗОНТАЛЬНОМУ ВИНТОВОМУ ТРАНСПОРТЕРУ ДЛЯ ПЕРЕМЕЩЕНИЯ ЗЕРНА”

Представлены:
- описание технического задания на проектирование;
- энергетический расчет технологического процесса;
- кинематический и энергетический расчет приводной
станции;
- расчет механических передач, валов, элементов корпуса.
- выбор подшипников качения, смазки, посадок, отклонения

Исходные данные:
Тип передачи – плоскоременная;
Р1-2380Вт- мощность на ведущем шкиве;
n1-2430мин - частота вращения ведущего шкива;
U-11,8 - передаточное число ременной передачи;
PP=ВТ – режим работы передачи, условия тяжелые;
f=0 - угол наклона передачи к горизонту;
U=15(c-1) - допускаемая частота пробегов ремня в единицу времени.
Содержание

Введение
1. Кинематический и энергетический расчеты приводной станции
2. Расчет ременной передачи
3. Расчет цилиндрической передачи. Тихоходная ступень
4. Расчет конической передачи. Быстроходная ступень
5. Конструктивный расчет элементов корпуса и крышек
6. Проверка долговечности подшипников
7. Проверка прочности шпоночных соединений
8. Подбор и проверка соединительной муфты
9. Посадка зубчатых колес, шкивов и подшипников на валы
10. Смазка передач и подшипников редуктора
11. Сборка редуктора
12. Установочные рамы и плиты, крепление к полу
Список использованных источников
Приложения

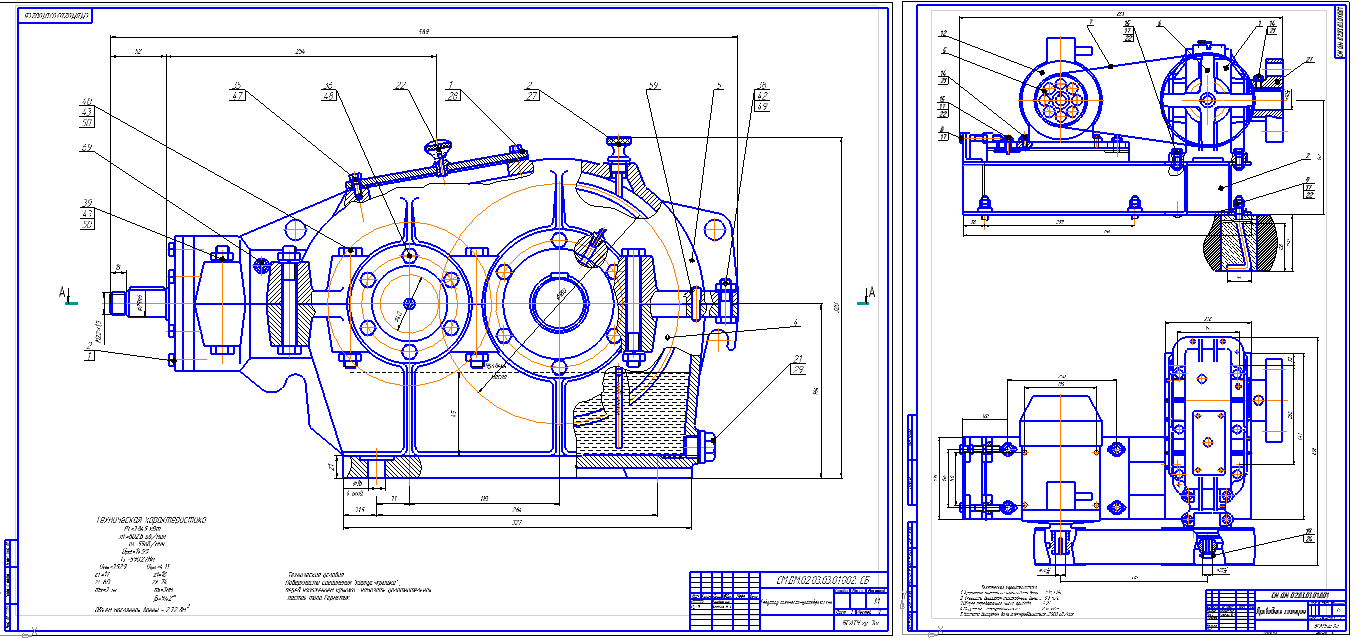

Техническая характеристика редуктора
Р1 =3.845 кВт
n1 =802.8 об./мин
n3 =55об./мин
Uред.=14.59
Т3 =590.27Нм
Uкон.=3.529
Uцил.=4.11
z1 =17 z1=18 z2=60 z2=74
mte=3 мм mn=3мм
=9.42
Объем маслянной ванны - 2,72 дм
