Проектирование приводной станции к горизонтальному навозоуборочному транспортёру по типу ТСН

Белорусский государственный аграрный технический университет
Кафедра механики материалов и деталей машин
Курсовой проект по дисциплине «Детали машин и основы конструирования»
На тему: «Проектирование приводной станции к горизонтальному навозоуборочному транспортёру по типу ТСН»
Минск 2017

Исходные данные: Мощность, затрачиваемая на техпроцесс P=2,7 кВт, частота вращения технологического вала n=85мин-1, срок службы приводной станции L=2600 часов, режим работы - средний.
Целью данного проекта является проектирование приводной станции
к горизонтальному ленточному транспортеру для перемещения сельскохозяйственных материалов, которая состоит как из простых стандартных деталей, так и из деталей, форма и размеры которых определяются на основе конструкторских, технологических, экономических и других нормативов.
В курсовом проекте представлены:
- описание технического задания на проектирование;
- энергетический расчет технологического процесса;
- кинематический и энергетический расчет приводной
станции;
- расчет механических передач, валов, элементов корпуса.
Данный редуктор спроектирован, выполняются следующие требования:
- при расчете был выбран электродвигатель 4А1002УЗ, который удовлетворяет заданным требованиям;
- по результатам расчета на контактную выносливость действующие напряжения в зацеплении меньше допускаемых напряжений;
- по результатам расчета по напряжениям изгиба действующие напряжения изгиба меньше допускаемых напряжений;
- расчет валов на усталостную прочность показал, что запас прочности больше допускаемого;
- необходимая динамическая грузоподъемность подшипников качения меньше паспортной;
- был проведен расчет соединений вал-ступица, выбор муфты и также проверочный расчет;
- также в курсовом проекте представлен порядок сборки, разборки и регулировки данного редуктора.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 6
1 КИНЕМАТИЧЕСКИЙ И ЭНЕРГЕТИЧЕСКИЙ РАСЧЁТ ПРИВОДНОЙ СТАНЦИИ. ОРИЕНТИРОВОЧНЫЙ РАСЧЁТ ВАЛОВ 7
2 РАСЧЕТ ОТКРЫТОЙ КОНИЧЕСКОЙ ЗУБЧАТОЙ ПЕРЕДАЧИ 10
3 РАСЧЕТ БЫСТРОХОДНОЙ ПЕРЕДАЧИ РЕДУКТОРА 15
4 РАСЧЕТ ТИХОХОДНОЙ ПЕРЕДАЧИ РЕДУКТОРА 21
5 КОНСТРУКТИВНЫЕ РАЗМЕРЫ КОРПУСА И КРЫШКИ РЕДУКТОРА 27
6 РАСЧЁТ ВХОДНОГО ВАЛА 28
7 РАСЧЁТ ПРОМЕЖУТОЧНОГО ВАЛА 31
8 РАСЧЁТ ВЫХОДНОГО ВАЛА 35
9 ВЫБОР И РАСЧЁТ ПОДШИПНИКОВ 39
10 РАСЧЁТ ШПОНОЧНЫХ СОЕДИНЕНИЙ 42
11 ВЫБОР СОРТА МАСЛА 44
12 ЭКОНОМИЧЕСКАЯ ОЦЕНКА РЕДУКТОРА 45
ЗАКЛЮЧЕНИЕ 46
ЛИТЕРАТУРА 47

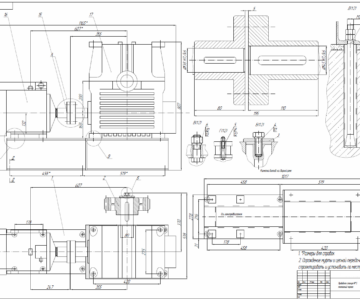

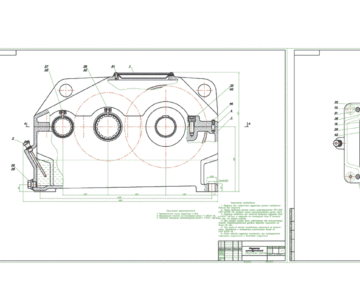

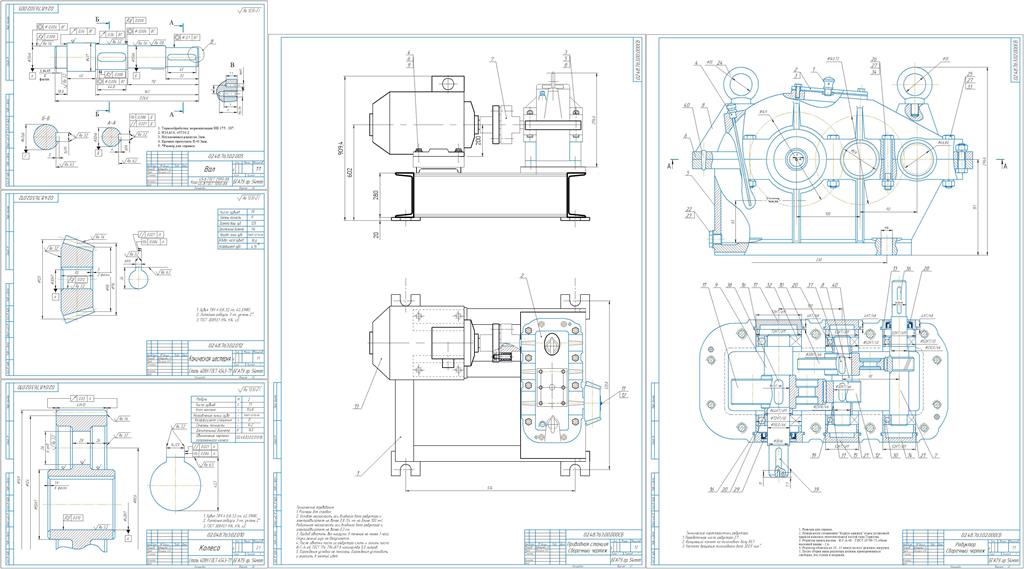

Состав: Редуктор, Приводная станция, Деталировка (шестерня коническая, колесо, вал), Эпюра 2, Эпюра 3, ПЗ, ведомость проекта, спецификация приводной станции, спецификация редуктора Язык документа
