Санкт-Петербургский государственный университет промышленных технологий и дизайна
Кафедра основ конструирования машин
Курсовая работа по дисциплине "прикладная механика"

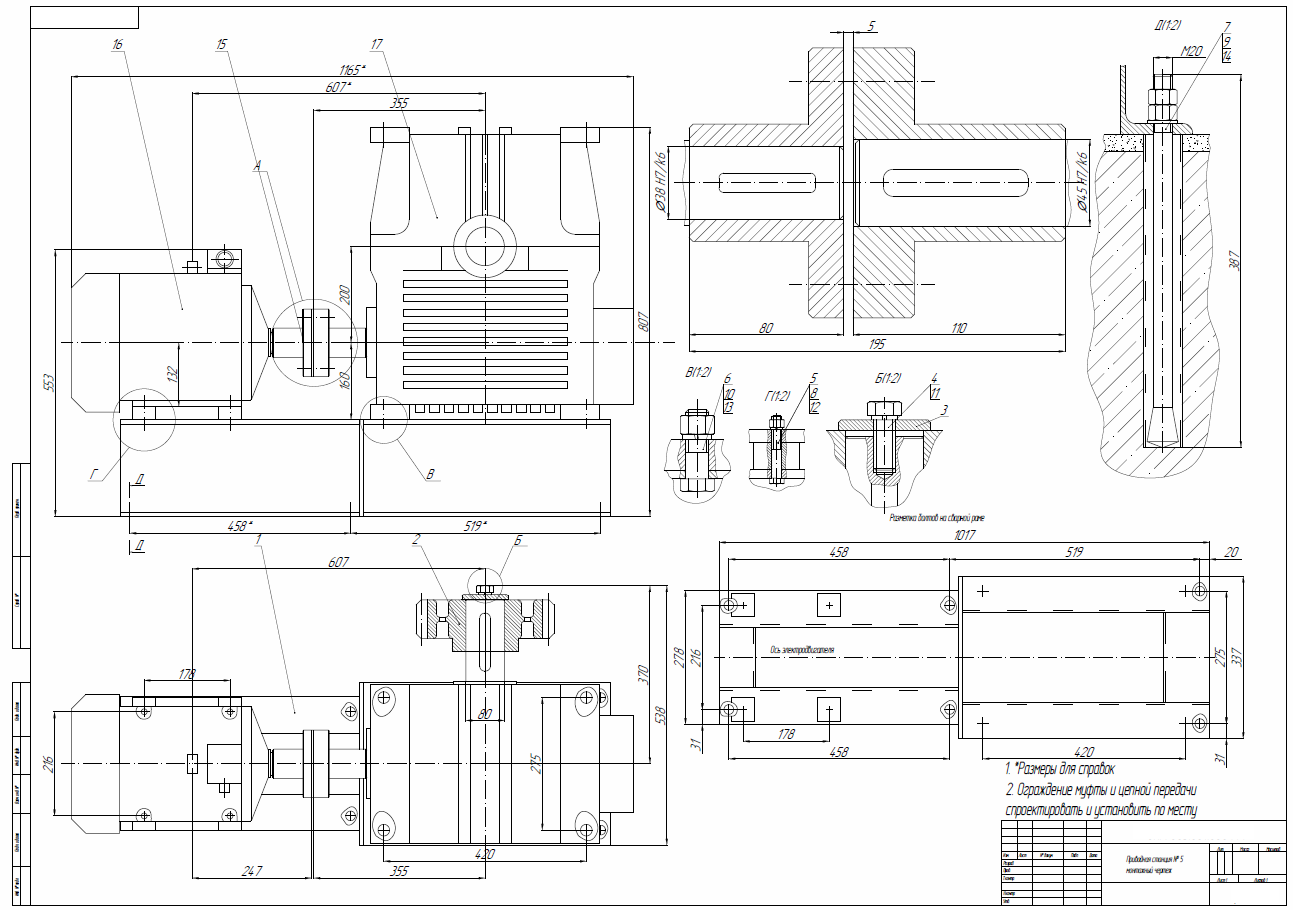

На тему: "Приводная станция"
СПб 2018
Исходные данные: Синхронная частота вращения вала электродвигателя 750 мин-1; Редуктор типовой червячный с нижним червяком; Открытая зубчатая цилиндрическая передача; Муфта стандартная; Требуемая мощность на валу рабочей машины 3 кВт; Частота вращений вала рабочей машины 4 мин-1; Допускаемое отклонение частоты вращения вала машины [∆n] = 5%; Срок службы приводной станции при трёхсменной работе – 4 года; Условия эксплуатации: нагрузка – постоянная, равномерная.
В данной работе рассматривается приводная станция для уменьшения частоты вращения и увеличения вращающего момента от вала электродвигателя к рабочей машине.
Содержание
1. Краткое описание привода
2. Исходные данные для расчета
3. Кинематический расчет привода
3.1. Кинематическая схема привода
3.2 Определение расчетной мощности электродвигателя и отбор его по каталогу
3.3 Определение общего передаточного числа привода и выбор редуктора
3.4 Определение мощностей, частот вращения и вращающих моментов на валах привода
4. Расчет открытой зубчатой цилиндрической передачи
4.1. Общие сведения о зубчатых передачах
4.2. Выбор материалов и термической обработки колес
4.3 Определение допускаемых контактных напряжений
4.4 Число зубьев шестерни и колеса
4.5 Определение модуля зацепления
4.6 Определение геометрических размеров зубчатых колес
4.7 Межосевое расстояние передачи
4.8 Проверочный расчет передачи на выносливость при изгибе
4.9 Проверочный расчет зубьев при изгибе максимальной нагрузкой
4.10 Усилия в зацеплении
5. Выбор стандартной муфты. Проверка элементов муфты
5.1 Муфта упругая втулочно-пальцевая.
Список литературы
