Проектирование приводной станции uр = 3,2

Белорусский государственный аграный технический университет
Кафедра детали машин и ПТМ
Курсовой проект по дисциплине "Детали машин"
На тему:"Сроектировать приводную станцию к горизонтальному винтовому транспортеру (шнеку),
предназначенному для перемещения зерна, сенной муки"
Минск 2015

Редуктор предназначен для уменьшения частоты вращения и увеличения вращающего момента. Основным премуществом цилиндрических редукторов является их простота.
Источником механической энергии в приводе конвейера является асинхронный электродвигатель 4AМ100S4У3 . Вращающий момент от вала электродвигателя передается ведущему валу двухступенчатого цилиндрического редуктора посредством клиноременной передачи .
Вращающий момент от ведущего вала редуктора передается промежуточному валу посредством зубчатой цилиндрической косозубой передачи.
Вращающий момент от промежеточного вала редуктора передается ведомому валу посредством зубчатой цилиндрической прямозубой передачи.
Вращающий момент от ведомого вала редуктора передается валу привода, посредством упругой муфты , коротая компенсирует несоосность соединяемых валов.
Курсовой проект: 58 c., 4 рис., 5 табл., 9 источников.

Графическая часть включает

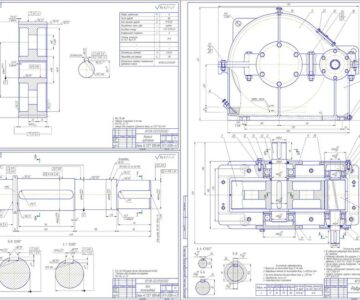

-сборочный чертеж редуктора - 2 листа А1;

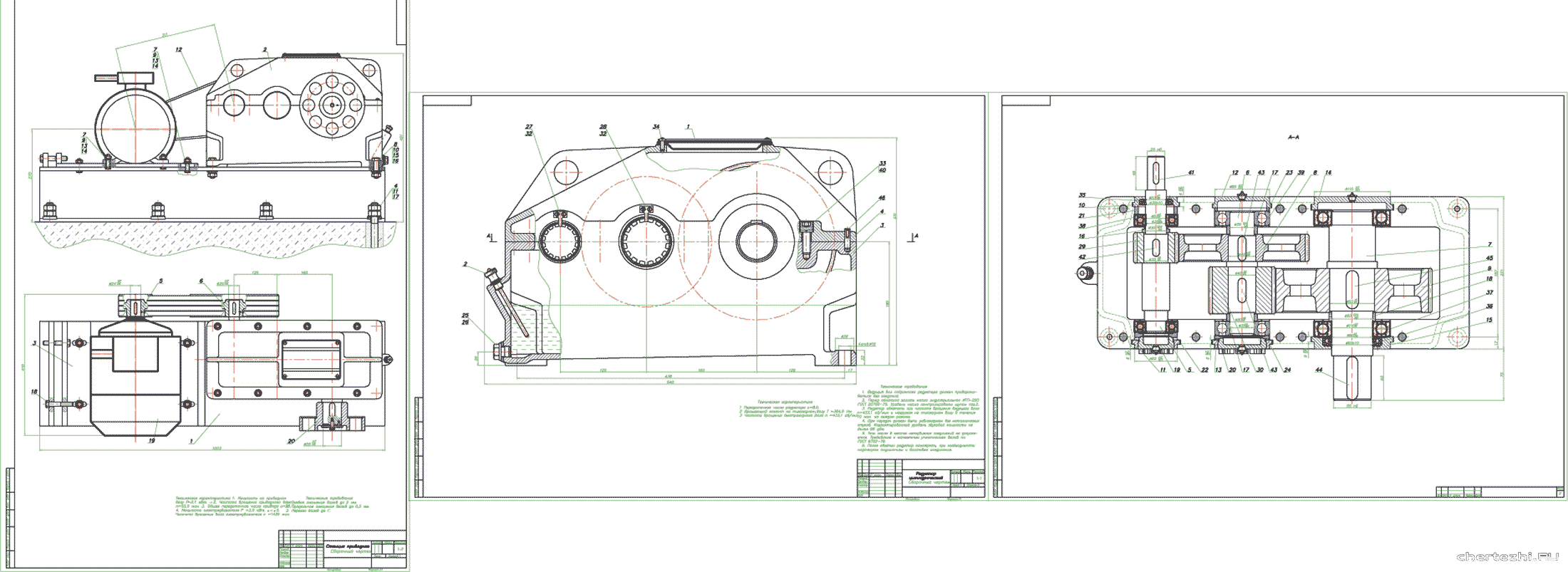

-сборочный чертеж привода - 1 лист А1;
-чертежи деталей - 1 лист А1

Мощность, затрачиваемая на техпроцесс Р3 = 2,10 кВт ,
Частота вращения технологического вала n3 =55,0 мин-1,
Срок службы приводной станции Lh = 3200 часов, Режим работы: средний
uред=8,15
uр=3,31
Частота вращения валов привода
n1=433.1 мин-1
n2=137.5 мин-1
n3=55 мин-1
