Проектирование электромеханического привода uред=4

Федеральное государственное автономное
образовательное учреждение высшего образования
«СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ»
Институт нефти и газа
Кафедра «Прикладная механика»
КУРСОВОЙ ПРОЕКТ

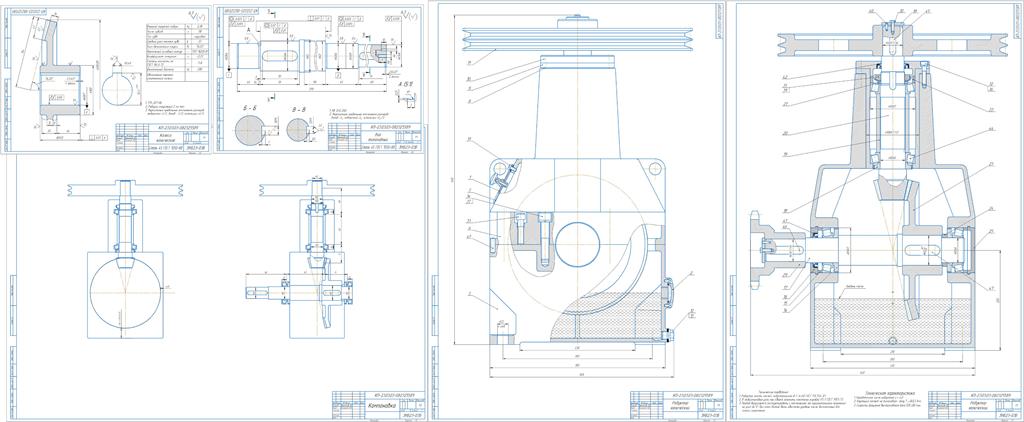

на тему «Проектирование электромеханического привода»
,2026г.

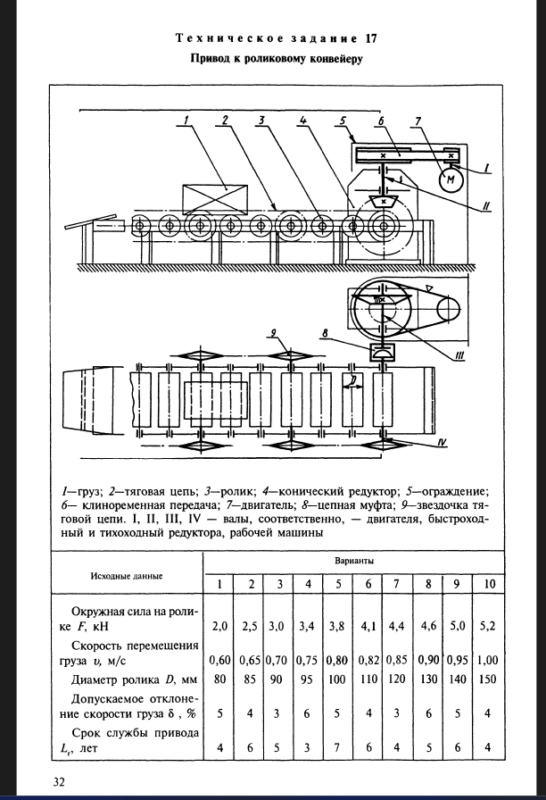

Техническое задание 17 вариант 9

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 4
ИСХОДНЫЕ ДАННЫЕ 5
1 Кинематическая схема машинного агрегата 6
1.1 Условия эксплуатации машинного агрегата. 6
1.2 Срок службы приводного устройства 6
2 Выбор двигателя, кинематический расчет привода 7
2.1 Определение требуемой мощности. 7
2.2 Общий коэффициент полезного действия 7
2.3 Требуемая мощность двигателя 7
2.3.1 Определение передаточного числа привода и его ступеней 7
2.4 Определение силовых и кинематических параметров привода 9
3 Выбор материалов зубчатых передач и определение допускаемых напряжений 11
4 Расчет закрытой конической передачи 13
5 Расчет и проектирование клиноременной передачи открытого типа 17
6 Нагрузки валов редуктора 19
7. Разработка чертежа общего вида редуктора 21
8 Расчетная схема валов редуктора 24
8.1 Быстроходный вал 24
8.2 Тихоходный вал 26
9 Проверочный расчет подшипников 28
9.1 Быстроходный вал 28
9.2 Тихоходный вал 29
10 Конструктивная компоновка привода 31
10.1 Конструирование зубчатых колес 31
10.2 Конструирование валов 31
10.3 Выбор соединений 32
10.4 Конструирование подшипниковых узлов 32
10.5 Конструирование корпуса редуктора 33
10.6 Конструирование элементов открытых передач 34
10.7 Выбор муфты 35
10.8 Смазывание 36
11 Проверочный расчет 37
11.1 Проверочный расчет шпонок 37
11.2 Проверочный расчет стяжных винтов подшипниковых узлов 37
11.3 Уточненный расчет валов 38
12 Технических уровень редуктора 41
ЗАКЛЮЧЕНИЕ 42
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 43
