Конкурс асов 3D-моделирования

Проектирование коническо-цилиндрического редуктора

СПб НИУ ИТМО
Кафедра холодильных машин
Курсовой проект по дисциплине "Детали машин"
На тему: "Проектирование коническо-цилиндрического редуктора"
Санкт-Петербург 2014

Редуктор коническо-цилиндрический
P4 = 1,9 кВт, n4 =198об/мин , nэл. = 1500 об/мин.
Т2=9,17•104 Н•мм,вращающий момент на колесе.
U=3,55,передаточное число в передачи.
1.Задание
2.Введение
3.Выбор электродвигателя и кинематический расчет привода
4.Расчет цилиндрической зубчатой передачи
5.Расчет конической зубчатой передачи
6. Расчет и проектирование валов в редукторе
6.1.Предварительный расчет
6.2.Расчет вала на усталостную прочность
7.Проверочный расчет подшипников на выходном валу
8.Конструирование входного и промежуточного вала
9.Конструирование корпуса редуктора
10.Смазывание.Выбор масла
11.Заключение
12.Список литературы

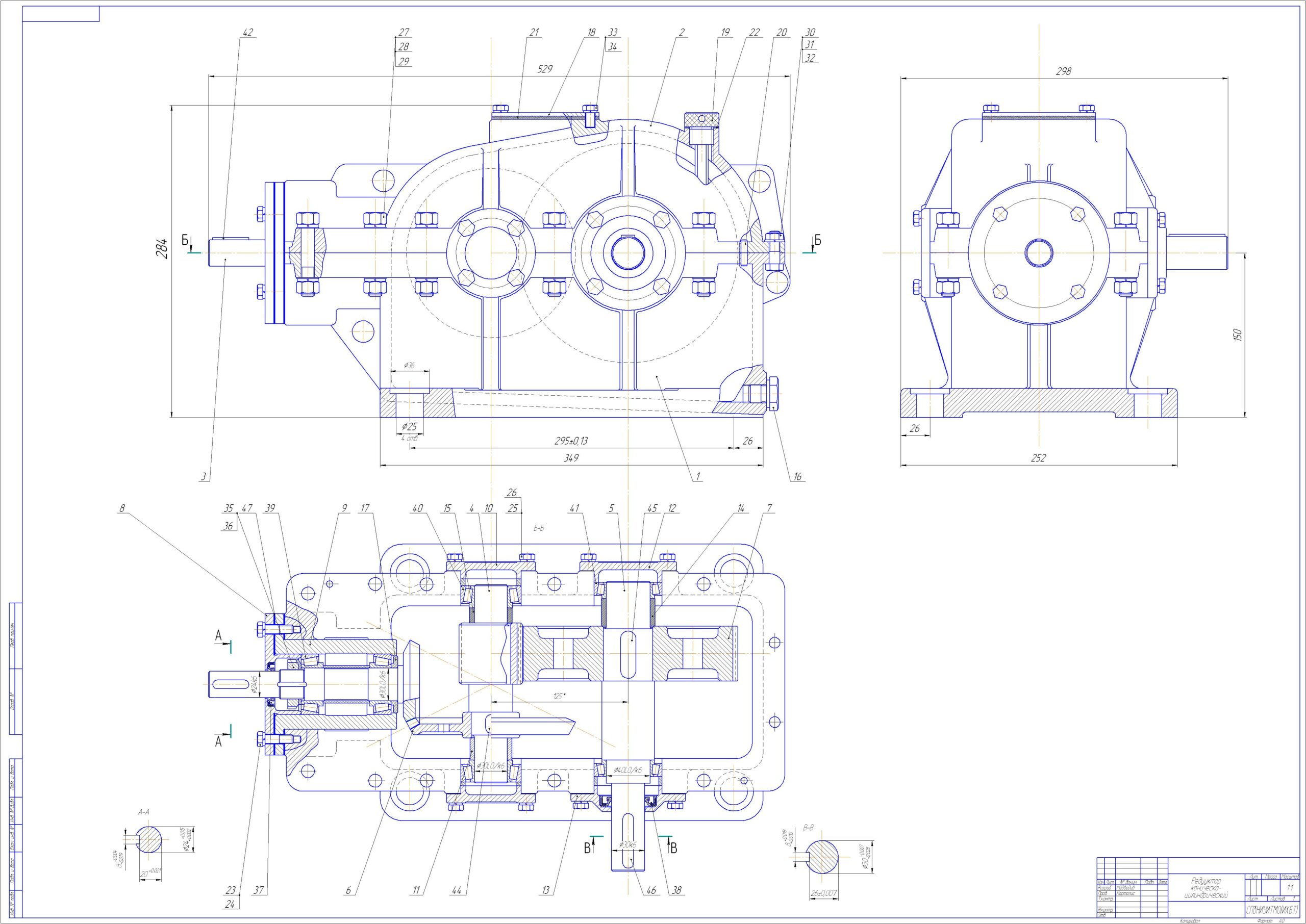

Состав: Редуктор, коническо-цилиндрический, спецификация, деталировка (стакан, колесо, вал, крышка), схема редуктора. Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование коническо-цилиндрического редуктора

kursach НА ПЕЧАТЬ.docx
А0.cdw
А3 вал.cdw
А3 колесо.cdw
А3 крышка.cdw
А3 стакан.cdw
спец медведев.spw
