Проектирование механического привода, согласно схемы и исходных данных

Полоцкий государственный университет
Кафедра технологии конструкционных материалов
Курсовой проект по дисциплине: "Детали машин "
На тему: Спроектировать механический привод, согласно схемы и исходных данных
Новополоцк 2018

Исходные данные:
Н=1200 мм;
В = 660 мм;
С = 640 мм;
Р = 0,90 кВт;
w = 15,0 с-1
Срок службы L = 5 лет
Кгод = 0,25
Ксут = 0,3

1. Выбор кинематической схемы и кинематические расчеты привода.
2. Определение мощностей и передаваемых крутящих моментов, расчеты пе-редач, соединений и валов.
3. Подбор подшипников и проверочный расчет муфт.
4. Выбор системы смазки, смазочных материалов и уплотнений.
5.Определение размеров корпусных деталей , кожухов, ограждений и уста-новочной плиты.
6. Расчет переключающих устройств (для вариантов с ко-робкой передач).
7. Описание сборки основных узлов привода.
8. Описание технологических мероприятий по восстановлению быстро изнашиваемых деталей механического привода.
9. Список используемых источников

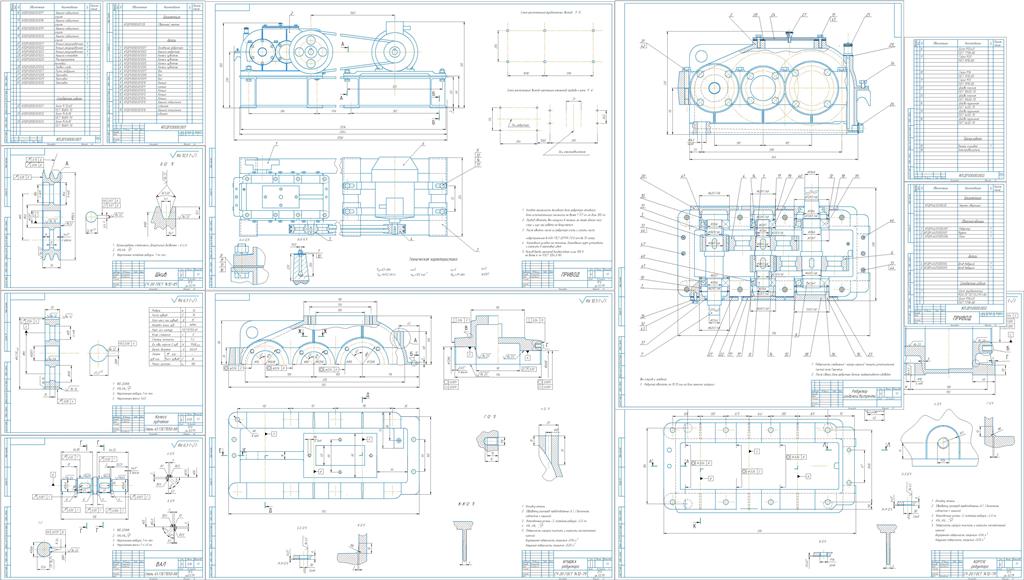

Состав: Пояснительная записка, сборочный чертеж привода, сборочный чертеж передаточного механизма, деталировка основных деталей привода, деталировка корпусных деталей. Язык документа

Софт: КОМПАС-3D 16.1

Каталог / Машиностроение и механика / Детали машин / Проектирование механического привода, согласно схемы и исходных данных

Просмотр файлов
Вал.cdw
Верх редуктора.cdw
Колесо.cdw
Основание.cdw

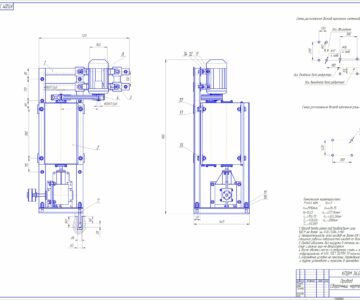

Привод.cdw
Редуктор.cdw
Спецификация.spw
Спецификация2.spw
Шкив.cdw
Пояснительная записка.doc
