Проектирование механического привода, согласно схемы и исходных данных

Полоцкий государственный университет
Кафедра технологии конструкционных материалов
Курсовой проект по дисциплине: "Детали машин "
На тему: Спроектировать механический привод, согласно схемы и исходных данных
Новополоцк 2017

Исходные данные:
H=650 мм;
B=800 мм;
C=700 мм;
P=4.5 кВт;
w=9,5 c-1;
Срок службы 5 лет
1. Выбор кинематической схемы и кинематические расчеты привода.
2. Определение мощностей и передаваемых крутящих моментов, расчеты пе-редач, соединений и валов.
3. Подбор подшипников и проверочный расчет муфт.
4. Выбор системы смазки, смазочных материалов и уплотнений.
5.Определение размеров корпусных деталей , кожухов, ограждений и уста-новочной плиты.
6. Расчет переключающих устройств (для вариантов с ко-робкой передач).
7. Описание сборки основных узлов привода.
8. Описание технологических мероприятий по восстановлению быстро изнашиваемых деталей механического привода.
9. Список используемых источников

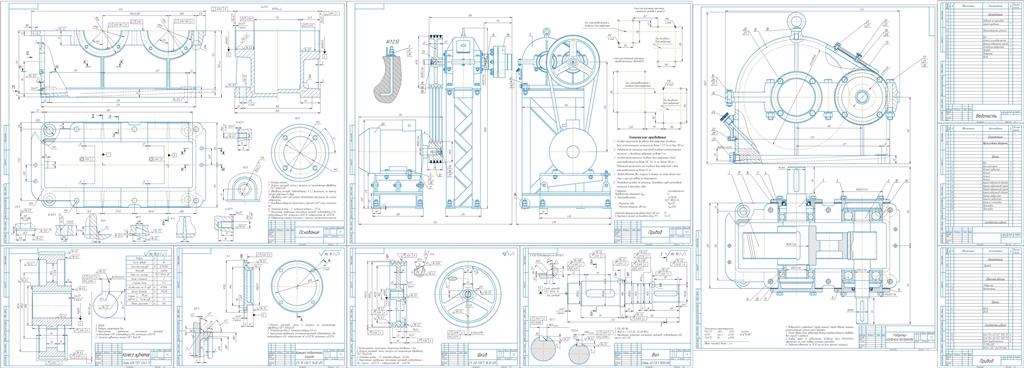

Состав: Пояснительная записка, сборочный чертеж привода, сборочный чертеж передаточного механизма, деталировка основных деталей привода, деталировка корпусных деталей. Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование механического привода, согласно схемы и исходных данных

Koleso_zubchatoe.cdw
privod.cdw
Val.cdw
Reduktor.cdw
Vedomost.spw
shkiv.cdw
Reduktor.spw
Privod.spw
Kryshka_podshipnika_glukhaya_90.cdw
osnovanie.cdw
Vitebskiy.docx
