Проектирование механического привода, согласно схемы и исходных данных

Полоцкий государственный университет
Кафедра технологии конструкционных материалов
Курсовой проект по дисциплине: "Детали машин "
На тему: Спроектировать механический привод, согласно схемы и исходных данных
Новополоцк 2017

Исходные данные:
H=1200 мм;
B=1200 мм;
C=400 мм;
P=6.5 кВт;
w=12.5 c-1;
Срок службы 7 лет
1. Выбор кинематической схемы и кинематические расчеты привода.
2. Определение мощностей и передаваемых крутящих моментов, расчеты пе-редач, соединений и валов.
3. Подбор подшипников и проверочный расчет муфт.
4. Выбор системы смазки, смазочных материалов и уплотнений.
5.Определение размеров корпусных деталей , кожухов, ограждений и уста-новочной плиты.
6. Расчет переключающих устройств (для вариантов с ко-робкой передач).
7. Описание сборки основных узлов привода.
8. Описание технологических мероприятий по восстановлению быстро изнашиваемых деталей механического привода.
9. Список используемых источников

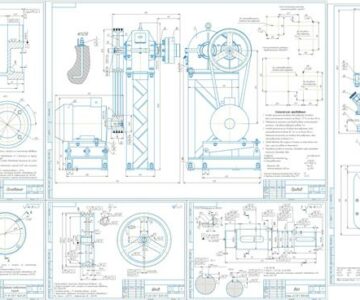

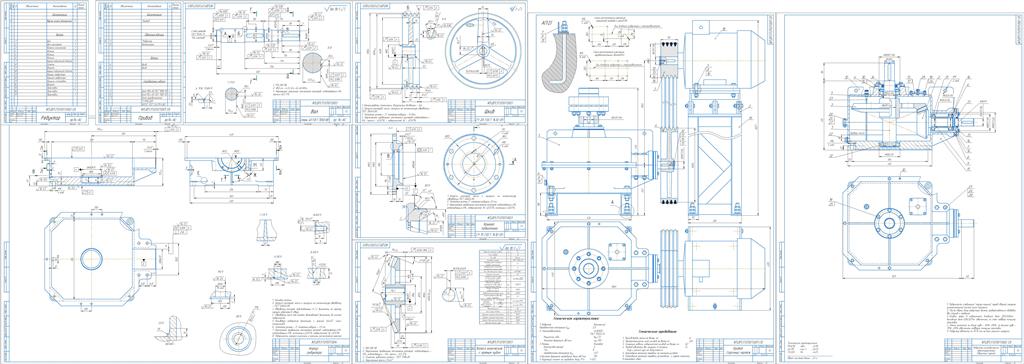

Состав: Пояснительная записка, сборочный чертеж привода, сборочный чертеж передаточного механизма, деталировка основных деталей привода, деталировка корпусных деталей. Язык документа

Софт: КОМПАС-3D 14

Каталог / Машиностроение и механика / Детали машин / Проектирование механического привода, согласно схемы и исходных данных

Просмотр файлов
Koleso_konicheskoe_s_pryamym_zubom.cdw
Korpus_A1.cdw
Kryshka_podshipnika_skvoznaya_100.cdw
Privod.spw
Privod_A1.cdw
Reduktor (1).spw
Reduktor_A1.cdw
shkiv (1).cdw
Val.cdw
Vedomost (1).spw
Zapiska.docx
