Министерство науки и высшего образования Российской Федерации
Федеральное государственное автономное образовательное учреждение высшего образования
«Омский государственный технический университет»
Факультет «Транспорта, нефти и газа»
Кафедра «Машиноведение»
Расчётно-графическая работа
По дисциплине «Детали машин»
на тему: «Проектирование механизма на основе передачи “винт-гайка”»
, 2025г.

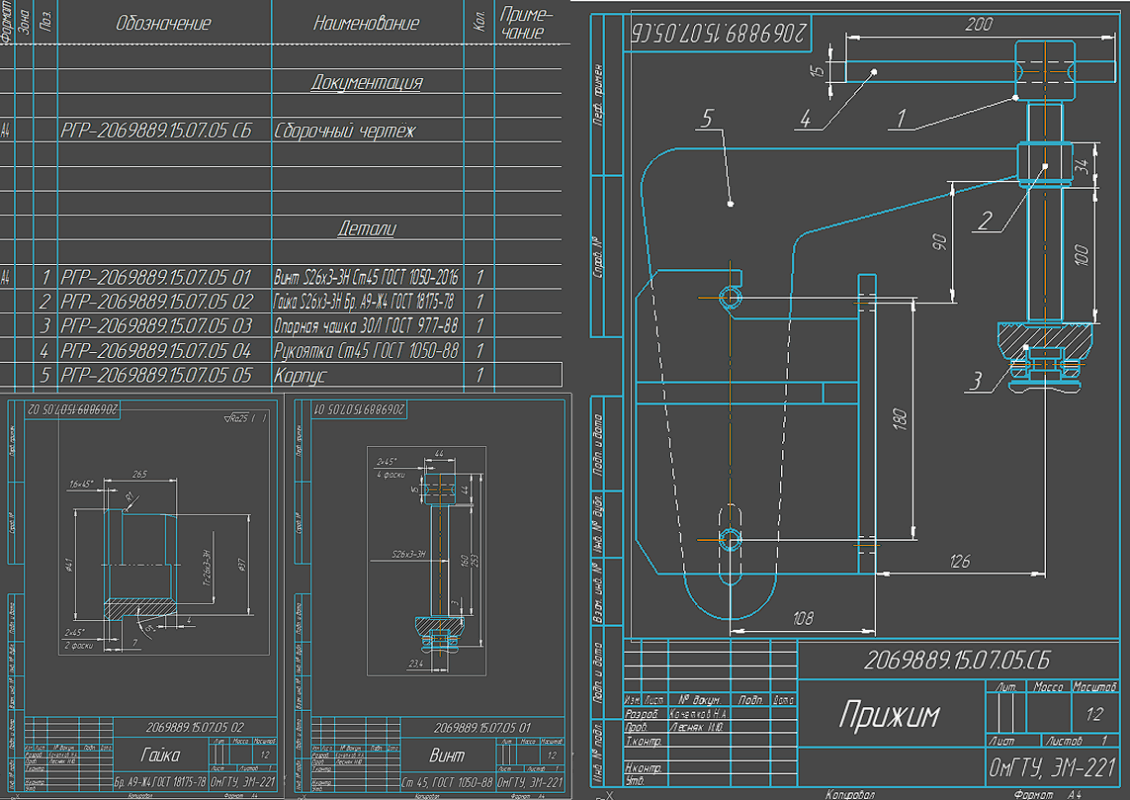

Вариант 7-5, F=11кН, lmax=100мм, h=180мм, профиль резьбы - трапецеидальная. Материал винта – Сталь 45. Материал гайки – Бр.А9-Ж4.
Оглавление
Введение 3
1. Расчет винтовой пары 3
1.1 Выбор расчетной нагрузки 3
1.2 Материалы и допускаемые напряжения винта и гайки 4
1.3 Выбор типа резьбы 4
1.4 Расчёт резьбовой пары на износ 5
1.5 Выбор шага резьбы 5
1.6 Проверка витков резьбы на прочность 5
1.7 Конструирование и проверочный расчет элементов гаек 6
1.8 Расчет винта на прочность и устойчивость 7
2. Ручной привод передачи 8
3. Параметры передачи 8
Вывод 9
Библиографический список 10
