Проектирование передачи винт-гайка в одностоечном прессе

СпбПУ, Машиноведение и детали машин, ДМ, Проектирование пресса, 2014

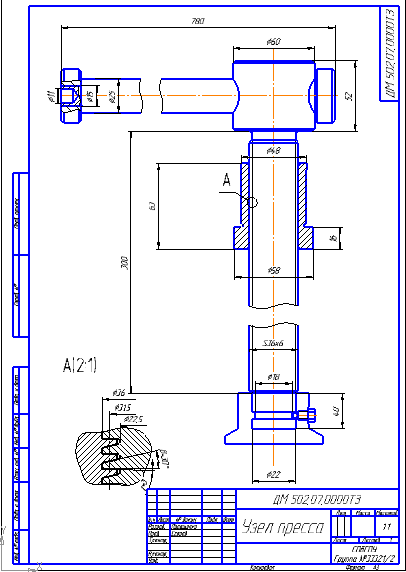

В данной работе был спроектирован винтовой пресс с упорной резьбой. Имеется чертеж и ПЗ.

Данная работа проведена на основании ДМ 502.07.0000ТЗ.
Исходные данные:
1. усилие пресса F = 30 кН
2. осевое перемещение винта 300 мм
3. Режим работы – длительно.
4. материал винта- Сталь 45.
5. материал гайки - бронза безоловянная БрА9ЖЗЛ.
6. Сплошная пята
7. тип резьбы – упорная.
В соответствии с ДМ 502.07.0000ТЗ разработан одностоечный пресс, состоящий из винта, гайки, запрессованной в неподвижную стойку, пяты сплошной.
