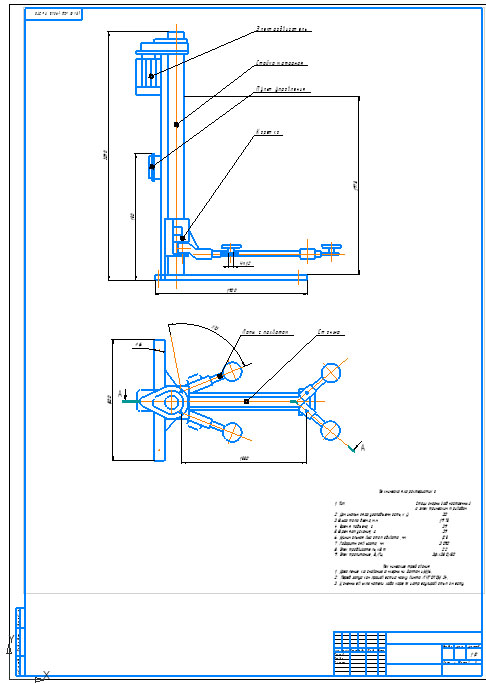

На чертеже представлен общий вид одностоечного электромеханического подъемника, который используется в слесарных, кузовных цехах и на шиномонтажных участках. К подъемнику приведена техническая характеристика.
Техническая характеристика
1. Тип Стационарный одностоечный
с электрическим приводом
2. Номинальная грузоподъемность, кН 20
3. Высота подъема, мм 1975
4. Время подъема, с 39
5. Время опускания, с 39
6. Минимальная высота подхвата ,мм 125
7. Габаритная высота, мм 3090
8. Электродвигатель, кВт 2.2
9. Электропитание, В/Гц 3ф.х380/50
Технические требования
1.Креаление к основанию анкерными болтами М16;
2.Перед запуском произвести смазку винта ЛИТОЛОМ 24;
3.Конечные выключатели хода каретки отрегулировать по месту.
