Кран одностоечный 350кг

286

100

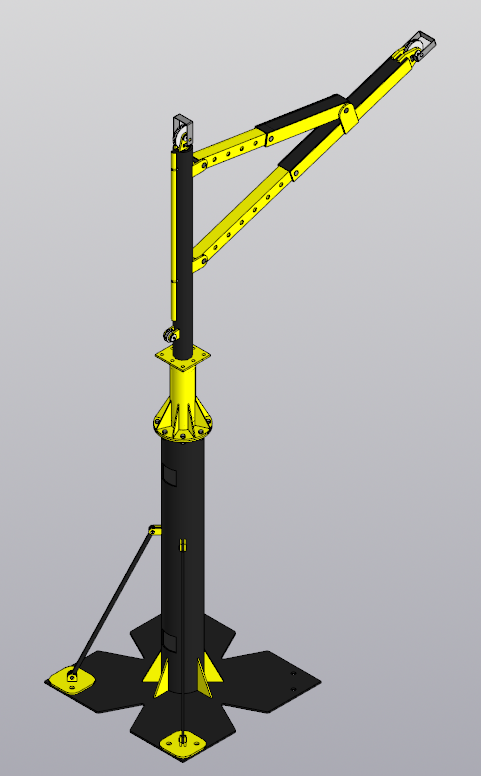

Кран одностоечный, проектировался по заказу одной из организаций г. Барнаула. Предназначен для перемещения груза массой до 350 кг в секторе 120 градусов, груз массой около 250 кг возможно перемещать как душе угодно. Подъемный механизм не прорисовывался, но для его крепления предусмотрена монтажная площадка. Подъем груза осуществляется с помощью троса 10мм. Монтируется кран на стальной площадке 1000х1000мм
Габаритные размеры (при опущенной стреле): 2275х1000х3530
Габаритные размеры (при поднятой стреле): 1550х1000х4100
Масса – 300кг.
В состав проекта входит 3д сборка, деталировка и рабочие чертежи.

кран одностоечный Кран одностоечный 350кг одностоечный поворотный кран подъемник 350кг

Автор

Alias Molov

Дата

21.07.2020

Язык

Русский

Состав

3Д сборка, деталировка, рабочие чертежи

Софт

КОМПАС-3D 18,1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Рабочая модель
- Защита.m3d
- Втулка тип 1.m3d
- Кронштейн тип 6.m3d
- Заглушка.m3d
- Кронштейн тип 3.m3d
- Труба 80х80х5 L=900.m3d
- Ось тип 4.m3d
- Труба 219х7 L=1600.m3d
- Ролик большой в сборе.a3d
- Кольцо.m3d
- Фланец тип 2.m3d
- Ролик малый в сборе.a3d
- Нагрузка.m3d
- Блин.m3d
- Ролик большой.m3d
- Труба 133х4 L=400.m3d
- Труба 102х12 L=1700.m3d
- Ловушка троса.m3d
- Косынка тип 1.m3d
- Тросс.m3d
- Тяга.m3d
- Подъемник.a3d
- Косынка тип 2.m3d
- Кронштейн тип 2.m3d
- Труба 63,5х4 L=200.m3d
- Ось тип 1.m3d
- Втулка.m3d
- Кронштейн тип 5.m3d
- Ось тип 6.m3d
- Круг 55 L=445.m3d
- Ось тип 3.m3d
- Ось тип 5.m3d
- Чертежи
  - Кран одностоечный.cdw
- Кронштейн тип 4.m3d
- Труба 70х70х6 L=800.m3d
- Ухо направляющее.m3d
- Кронштейн тип 1.m3d
- Лист 68х68х6.m3d
- Труба 70х70х6 L=550.m3d
- Лист 80х900х6.m3d
- Ролик малый.m3d
- Труба 80х80х5 L=600.m3d
- Лист 80х600х6.m3d
- Втулка тип 2.m3d
- Монтажная площадка.m3d
- Фланец тип 1.m3d
- Лист 1000х1000х10.m3d
- Кронштейн тип 7.m3d
- Ось тип 2.m3d
