Пресс одностоечный с осевым усилием 35 кН

Санкт-Петербургский Государственный Политехнический Университет
Кафедра: "Машиноведение и детали машин"
Дисциплина: Детали машин и основы конструирования

Курсовая работа не тему "Пресс одностоечный с осевым усилием 35 кН"
Год 2017

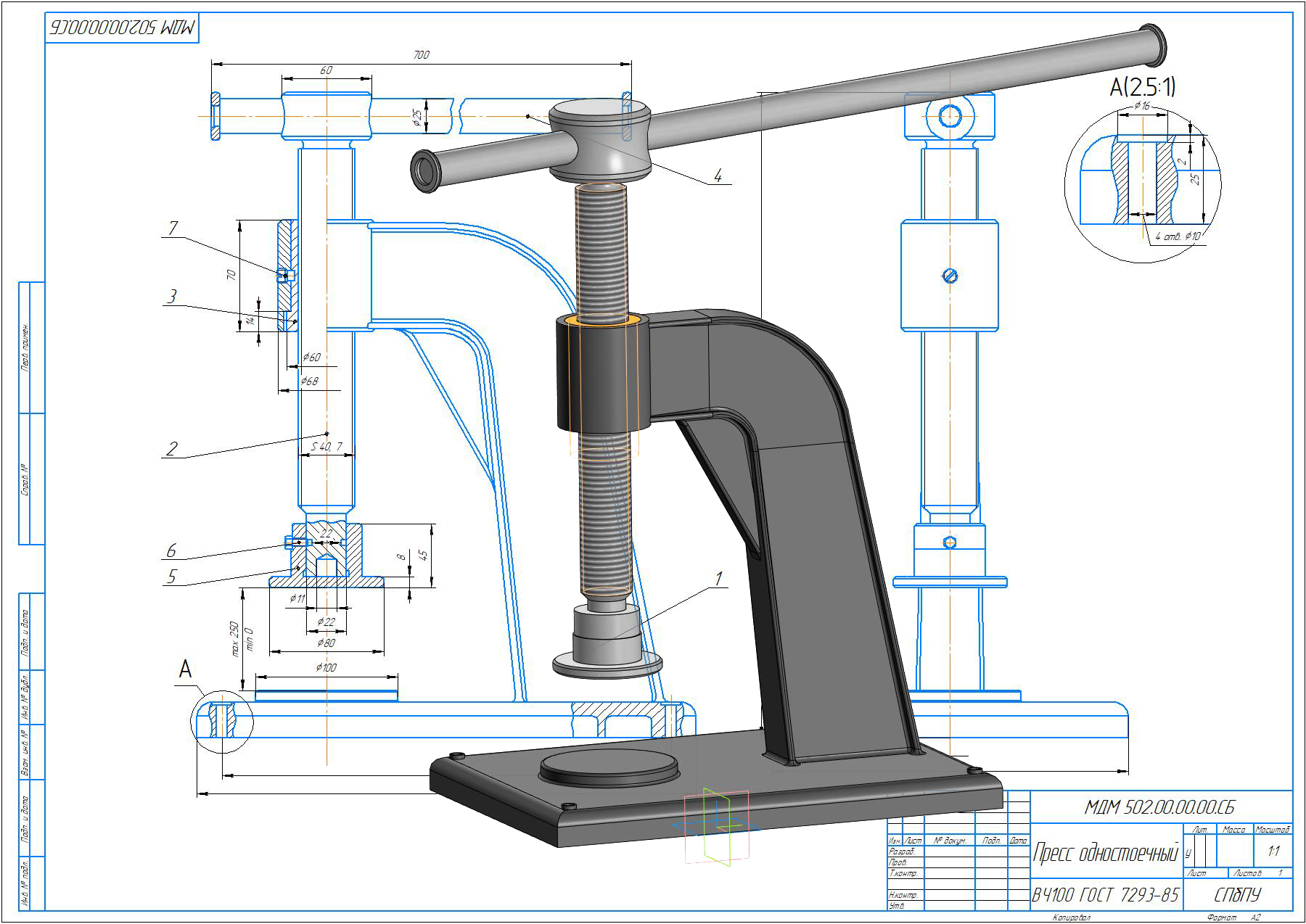

Рассматриваемый одностоечный пресс предназначен для зажима различных деталей и заготовок в станине посредством создания усилия на винте путем преобразования вращательного движения рукоятки в поступательное движение винта и усилия рук рабочего.
Функция выполняется составляющими механизм деталями, основными из которых являются: рукоятка , винт, гайка, корпус.

Характеристики:
Осевое усилие - 35 кН
Осевое перемещение - 250 мм
Тип резьбы - Упорная
Материал винта - Сталь 45
Материал корпуса пресса - Высокопрочный чугун (ВЧ100)
Материал гайки - Бронза (БрАЖ9-4)

Содержание работы:
1. Пресс одностоечный
2. Расчет винта
3. Расчет гайки
4. Расчет рукоятки
5. Определение КПД винтового механизма
6. Проверочный расчет корпуса винтового механизма
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА

Дополнительно:
Расчет корпуса винтового механизма произведен при помощи МКЭ в программе "Компас-3d", результаты расчета приведены в ПЗ.
