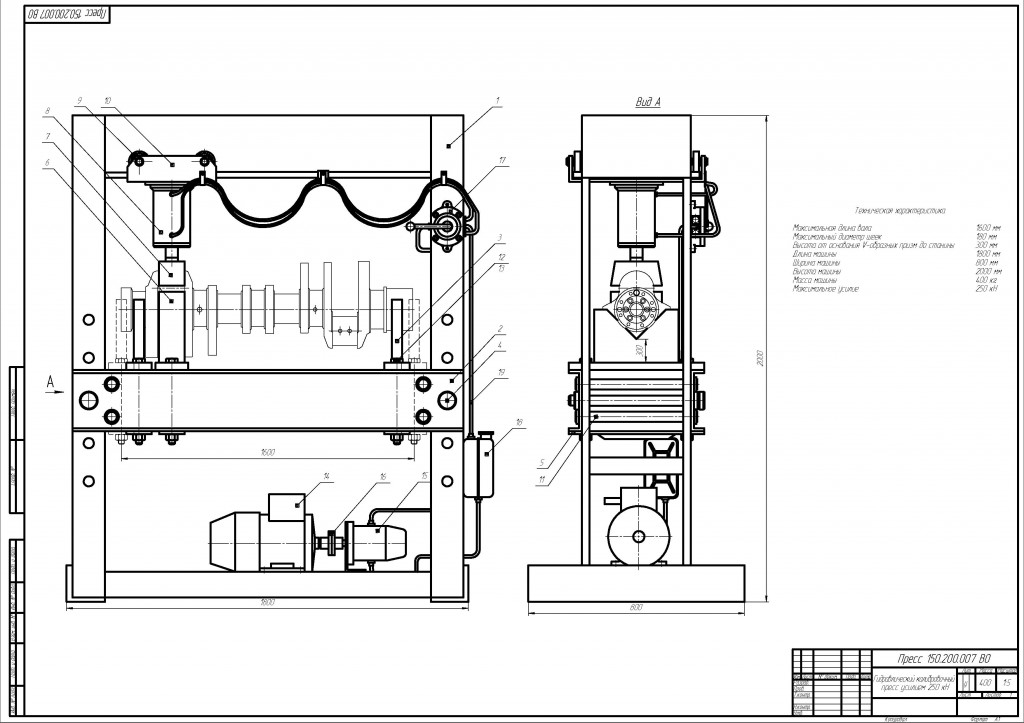

Представлен чертеж общего вида калибровочного гидравлического пресса усилием 250 кН.
Пресс предназначен для калибровки (правки) коленчатых валов автомобилей.
Техническая характеристика:
Максимальная длина вала- 1600 мм.
Максимальный диаметр шеек-180 мм.
Высота от основания V-образных призм до станины-300 мм.
Длина машины - 1800 мм.
Ширина машины - 800 мм.
Высота машины - 2000 мм.
Масса машины - 400 кг.
Максимальное усилие - 250 кН.
