КАТ №9 Автомобили, гидравлический пресс, 2012 год

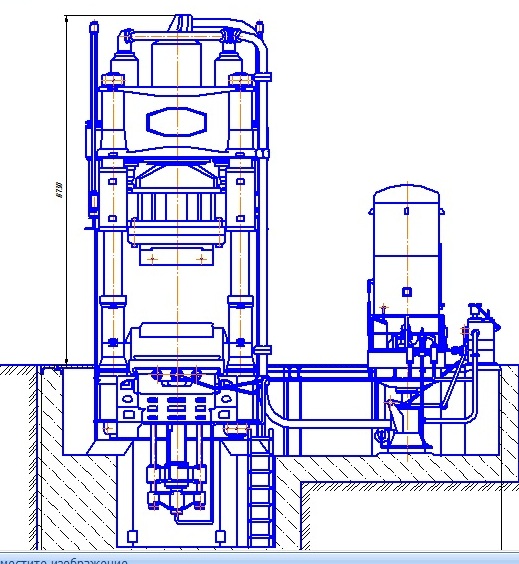

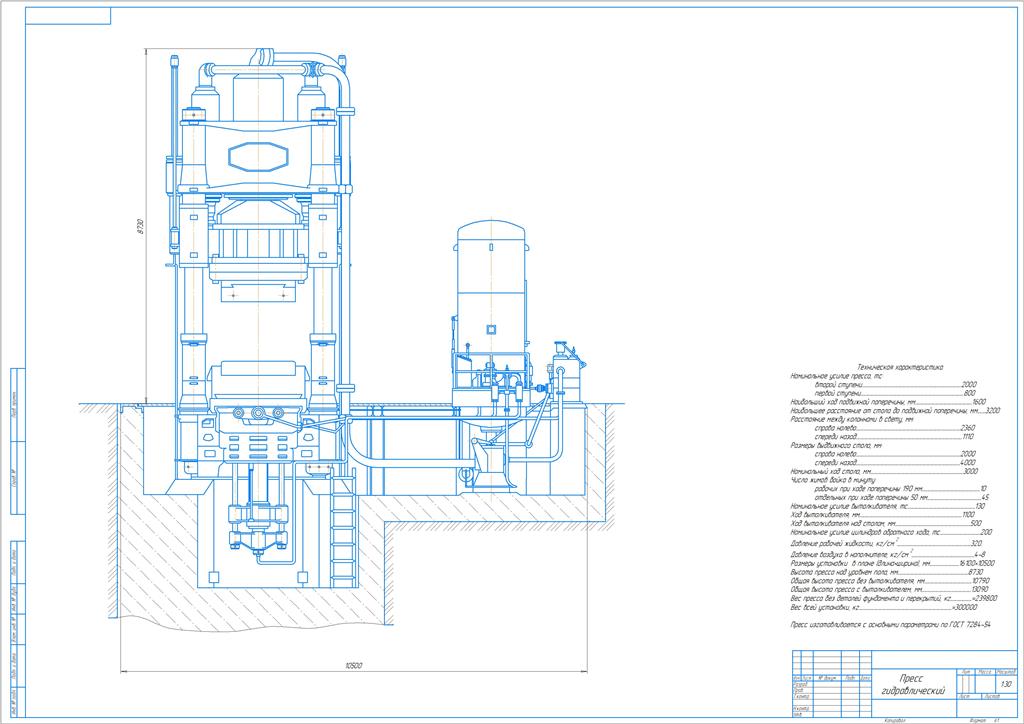

В данном проекте рассматривается чертеж "гидравлический пресс" Техническая характеристика
Номинальное усилие пресса, тс:
второй ступени.......................................................................................................2000
первой ступени...........................................................................................................800
Наибольший ход подвижной поперечины, мм...........................................................1600
Наибольшее расстояние от стола до подвижной поперечины, мм........3200
Расстояние между колоннами в свету, мм:
справа налево............................................................................................................2360
спереди назад..............................................................................................................1110
Размеры выдвижного стола, мм:
справа налево............................................................................................................2000
спереди назад............................................................................................................4000
Номинальный ход стола, мм................................................................................................3000
Число жимов бойка в минуту:
рабочих при ходе поперечины 190 мм............................................................10
отдельных при ходе поперечины 50 мм........................................................45
Номинальное усилие выталкивателя, тс......................................................................130
Ход выталкивателя, мм..........................................................................................................1100
Ход выталкивателя над столом, мм..............................................................................500
Номинальное усилие цилиндров обратного хода, тс..........................................200
Давление рабочей жидкости, кг/см ............................................................................320.
Давление воздуха в наполнителе, кг/см .................................................................4-8
Размеры установки в плане (длина ширина), мм..............................16100 10500
Высота пресса над уровнем пола, мм.........................................................................8730
Общая высота пресса без выталкивателя, мм.................................................10790
Общая высота пресса с выталкивателем, мм...................................................13090
Вес пресса без деталей фундамента и перекрытий, кг...................... 239800
Вес всей установки, кг................................................................................................ 300000
Пресс изготавливается с основными параметрами по ГОСТ 7284-54
