Пресс гидравлический из домкрата 10т

Применяется для прессования фторопластового подшипника в седло шиберной задвижки ЗД65х210 и аналогичные операции.
Усилие,т - 10,0(с применение покупного домкрата)
Рабочее поле, дхшхв , мм - 263х130х100
Габаритные размеры, дхшхв мм - 350х212х675
Вес, кг - 33,5

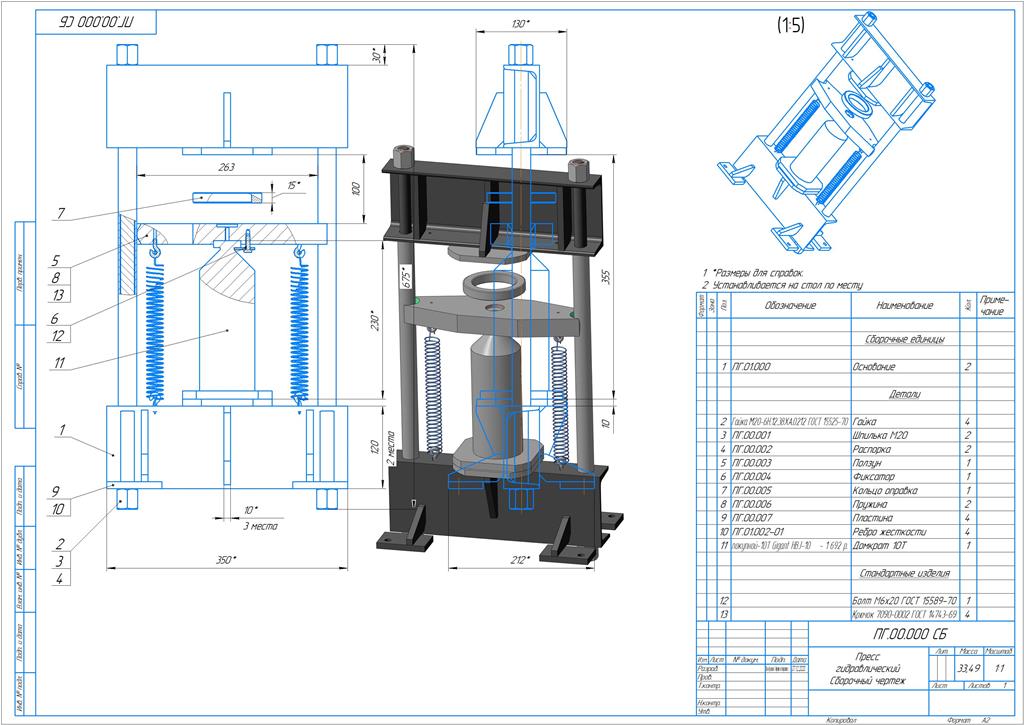

Состав: 3дсборка, деталировка, сборочный чертеж со спецификацией, рабочие чертежи

Софт: КОМПАС-3D 16,1

Файлы:
Пресс гидравлический _ ПГ.00.000 СБ/
Пресс гидравлический _ ПГ.00.000 СБ/Пресс гидравлический _ ПГ.00.000 СБ.a3d
Пресс гидравлический _ ПГ.00.000 СБ/Пресс гидравлический _ ПГ.00.000.cdw
Пресс гидравлический _ ПГ.00.000 СБ/Фиксатор _ ПГ.00.004.m3d
Пресс гидравлический _ ПГ.00.000 СБ/Пластина _ ПГ.00.007.cdw
Пресс гидравлический _ ПГ.00.000 СБ/Кольцо оправка _ ПГ.00.006.cdw
Пресс гидравлический _ ПГ.00.000 СБ/Кольцо оправка _ ПГ.00.006.m3d
Пресс гидравлический _ ПГ.00.000 СБ/Домкрат 10Т _ 10Т Gigant HBJ-10 .m3d
Пресс гидравлический _ ПГ.00.000 СБ/Ребро жесткости _ ПГ.01.002.m3d
Пресс гидравлический _ ПГ.00.000 СБ/Основание Сборочный чертеж _ ПГ.01.000 СБ.cdw
Пресс гидравлический _ ПГ.00.000 СБ/Фиксатор _ ПГ.00.004.cdw
Пресс гидравлический _ ПГ.00.000 СБ/Ребро жесткости _ ПГ.01.002-01.cdw
Пресс гидравлический _ ПГ.00.000 СБ/Пята _ ПГ.01.003.cdw
Пресс гидравлический _ ПГ.00.000 СБ/Шпилька М20 _ ПГ.00.001.cdw
Пресс гидравлический _ ПГ.00.000 СБ/Швеллер _ ПГ.01.001.m3d
Пресс гидравлический _ ПГ.00.000 СБ/Пята _ ПГ.01.003.m3d
Пресс гидравлический _ ПГ.00.000 СБ/Ползун _ ПГ.00.003.cdw
Пресс гидравлический _ ПГ.00.000 СБ/Распорка _ ПГ.00.002.cdw
Пресс гидравлический _ ПГ.00.000 СБ/Основание _ ПГ.01.000 СБ.a3d
Пресс гидравлический _ ПГ.00.000 СБ/Распорка _ ПГ.00.002.m3d
Пресс гидравлический _ ПГ.00.000 СБ/Пластина _ ПГ.00.007.m3d
Пресс гидравлический _ ПГ.00.000 СБ/Ползун _ ПГ.00.003.m3d
Пресс гидравлический _ ПГ.00.000 СБ/Швеллер 12У _ ПГ.01.001.cdw
Пресс гидравлический _ ПГ.00.000 СБ/Гайка _ Гайка М20-6H.12.38ХА.0212 ГОСТ 15525-70.cdw
Пресс гидравлический _ ПГ.00.000 СБ/Гайка _ Гайка М20-6H.12.38ХА.0212 ГОСТ 15525-70.m3d
Пресс гидравлический _ ПГ.00.000 СБ/Пружина _ ПГ.00.005.m3d
Пресс гидравлический _ ПГ.00.000 СБ/Шпилька М20 _ ПГ.00.001.m3d
Пресс гидравлический _ ПГ.00.000 СБ/Ребро жесткости _ ПГ.01.002.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
