Максимальное усилие – 100 тонн.
Длина хода штока – 300мм.
Тип – гидравлический.
Рабочая высота (платформа в верхнем положении)- 85мм.
Рабочая высота (платформа в нижнем положении)- 785мма.
Расстояние между стойками – до 787мм.
Время выдвижения штока 45сек.
Время втягивания штока 31 сек.
Диаметр поршня гидроцилиндра – 250мм.
Диаметр штока цилиндра – 140мм.
Цилиндр может быть смещен относительно рамы до - 290 мм.
Требуемый расход по гидростанции -20 л/мин.
Рабочее давление гидростанции 20-25 мПа.
Горизонтальное перемещение цилиндра -250мм.
- Главная -
- Чертежи -
- Промышленность -
- Металлургия -
- Обработка металлов давлением -
- Пресс гидравлический 100т

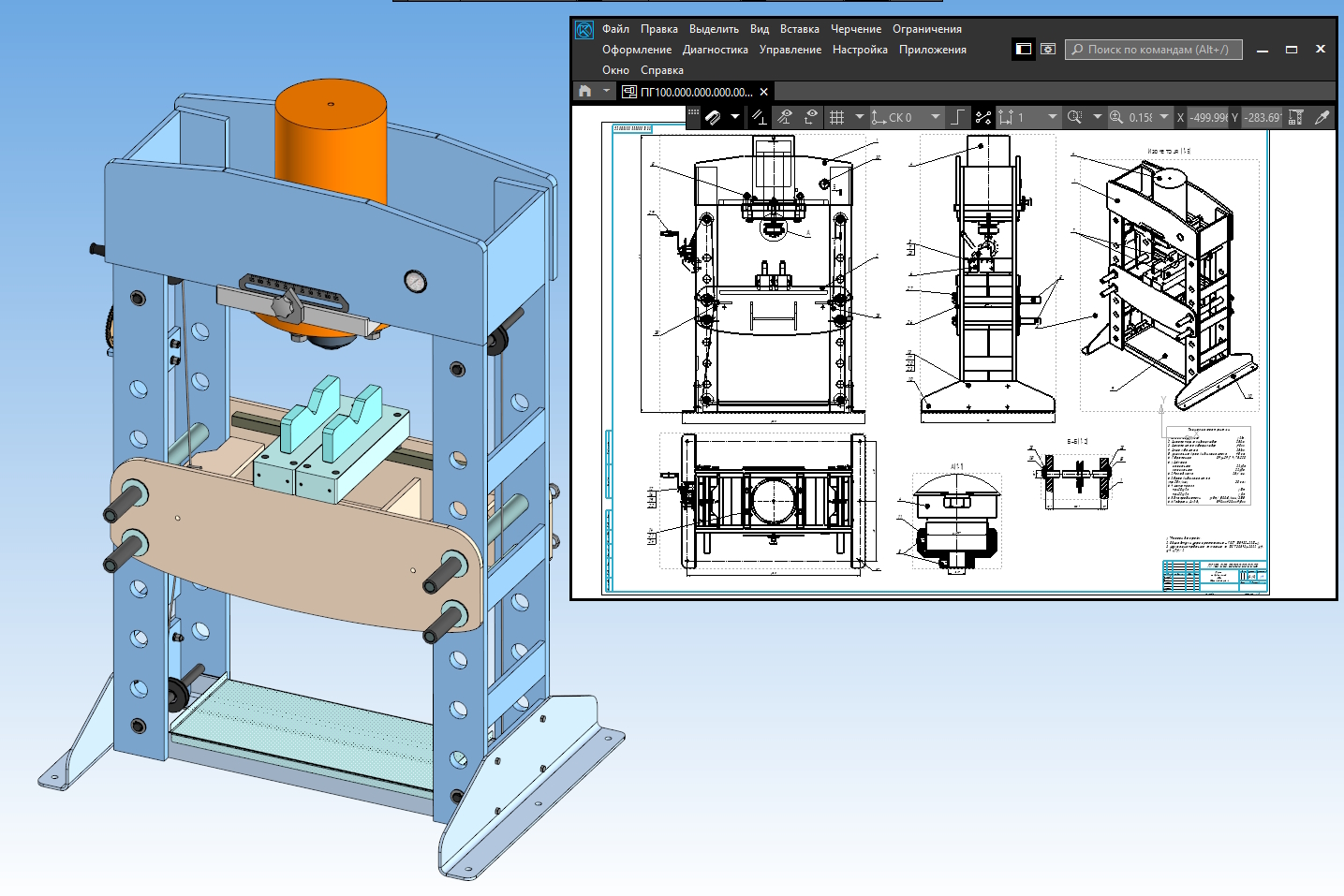

Пресс гидравлический 100т
0
11
399
3
0
600
Автор
Иван
Коломысов
Дата
16.08.2023
Язык
Русский
Состав
3Д модель, Чертежи (Сборочные чертежи, гидросхемы и деталировка)
Софт
КОМПАС-3D 21
Как открыть?
Содержимое архива
-
Пресс 100т
-
3Д
-
ДЕТАЛИ
-
Бобышка 2.m3d
-
Бобышка 3.m3d
-
Бобышка.m3d
-
Зажим троса двойной (диаметр троса 5мм).m3d
-
Канат.m3d
-
Кожух.m3d
-
Опора 2.m3d
-
Опора гидроцилиндра.m3d
-
Опора.m3d
-
Ось 3.m3d
-
Ось ролика.m3d
-
Ось.m3d
-
Палец 2.m3d
-
Палец.m3d
-
Перемычка 2.m3d
-
Перемычка 3.m3d
-
Перемычка подвижной балки 2.m3d
-
Перемычка подвижной балки 3.m3d
-
Перемычка подвижной балки.m3d
-
Перемычка.m3d
-
Пластина 2.m3d
-
Пластина 3.m3d
-
Пластина 4.m3d
-
Пластина анкерная.m3d
-
Пластина задняя.m3d
-
Пластина передняя.m3d
-
Пластина подвижной балки.m3d
-
Пластина сквозная.m3d
-
Подставка.m3d
-
Рейка.m3d
-
Ролик 2.m3d
-
Ролик 3.m3d
-
Ролик.m3d
-
Рукав напорный В (II) 0.63-32-43-У ГОСТ 18698-79 150.m3d
-
Табличка.m3d
-
Уголок75х75х8 975.m3d
-
Упор.m3d
-
Флажок.m3d
-
Цанга.m3d
-
Шайба 2.m3d
-
Шайба.m3d
-
-
СБОРКА
-
K015248016X40.m3d
-
KIPP_K015246312X40
-
K0152.46312X40.c3d
-
K0152.46312X40.m3d
-
K0152.46312X40.stp
-
readme-and-terms-of-use-3d-cad-models.txt
-
-
KIPP_K015248016X40
-
K0152.48016X40.c3d
-
K0152.48016X40.log
-
readme-and-terms-of-use-3d-cad-models.txt
-
-
KIPP_K015248016X40 (1)
-
K0152.48016X40.log
-
readme-and-terms-of-use-3d-cad-models.txt
-
-
KIPP_K015248016X50
-
K0152.48016X50.log
-
readme-and-terms-of-use-3d-cad-models.txt
-
-
KIPP_K01911160081
-
K0191.1160081.c3d
-
K0191.1160081.m3d
-
K0191.1160081.stp
-
readme-and-terms-of-use-3d-cad-models.txt
-
-
-
Балка подвижная.a3d
-
Гидроблок.a3d
-
Гидроцилиндр
-
Гидроцилиндр корпус.m3d
-
Гидроцилиндр шток.m3d
-
Гидроцилиндр.a3d
-
Гильза.m3d
-
Трубка.m3d
-
Шток.m3d
-
-
Деталь.m3d
-
Каретка.a3d
-
Кронштейн в сборе.a3d
-
Лебедка ручная 0.5 т
-
Вал.a3d
-
Втулка.m3d
-
Диск.m3d
-
Колесо зубчатое.m3d
-
Корпус.m3d
-
Лебедка.a3d
-
Ось ручки.m3d
-
Рукоятка.m3d
-
Ручка.m3d
-
Рчка.a3d
-
Скоба.m3d
-
Труба соединительная.m3d
-
Шестерня.m3d
-
-
Манометр.m3d
-
ПРЕСС.a3d
-
Рама.a3d
-
Рамка опорная.a3d
-
Ролик в сборе.a3d
-
Рукоять в сборе.a3d
-
Упор съемный.a3d
-
Упор.a3d
-
-
-
Кооперация
-
Лазер
-
s12k1 ПГ100.060.000.000.101 - Пластина.dxf
-
s12k1 ПГ100.060.000.000.102 - Пластина.dxf
-
s12k1 ПГ100.060.000.000.103 - Косынка.dxf
-
s2k1 ПГ100.000.000.000.101 - Табличка.dxf
-
s5k4 ПГ100.050.000.000.101 - Шайба.dxf
-
-
Лазер с гибкой
-
s1k1 ПГ100.000.000.000.102 - Кожух (лазер с гибкой).dxf
-
s1k1 ПГ100.000.000.000.102 - Кожух (лазер с гибкой).jpg
-
s8k2 ПГ100.000.000.000.103 - Ножка (лазер с гибкой).dxf
-
s8k2 ПГ100.000.000.000.103 - Ножка (лазер с гибкой).jpg
-
-
Плазма
-
s16 k1 ПГ100.010.000.000.103-01 - Перемычка.dxf
-
s16 k2 ПГ100.010.000.000.104 - Перемычка.dxf
-
s16 k2 ПГ100.010.000.000.105 - Пластина крепежная.dxf
-
s16 k5 ПГ100.010.000.000.103 - Перемычка.dxf
-
s16k1 ПГ100.020.000.000.104 - Перемычка.dxf
-
s16k1 ПГ100.040.000.000.102 - Флажок.dxf
-
s16k2 ПГ100.020.000.000.101 - Пластина.dxf
-
s16k2 ПГ100.020.000.000.102 - Перемычка.dxf
-
s16k2 ПГ100.020.000.000.103 - Перемычка.dxf
-
s25k1 ПГ100.010.000.000.101 - Пластина.dxf
-
s25k1 ПГ100.010.000.000.101-01 - Пластина.dxf
-
s25k4 ПГ100.010.000.000.102 - Стойка.dxf
-
s30k2 ПГ100.070.000.000.102 - Подставка.dxf
-
s60k1 ПГ100.040.000.000.101 - Опора гидроцилмндра.dxf
-
s80k2 ПГ100.070.000.000.101 - Упор.dxf
-
-
-
Отчет Пресс100т.pdf
-
Отчет Пресс100т.xls
-
Чертежи
-
Деталировка
-
ПГ100.000.000.000.101 - Табличка.cdw
-
ПГ100.000.000.000.102 - Кожух.cdw
-
ПГ100.000.000.000.103 - Ножка.cdw
-
ПГ100.000.000.000.301 - Цанга.cdw
-
ПГ100.010.000.000.101 - Пластина.cdw
-
ПГ100.010.000.000.101-01 - Пластина.cdw
-
ПГ100.010.000.000.102 - Стойка.cdw
-
ПГ100.010.000.000.103 - Перемычка.cdw
-
ПГ100.010.000.000.103-01 - Перемычка.cdw
-
ПГ100.010.000.000.104 - Перемычка.cdw
-
ПГ100.010.000.000.105 - Пластина крепежная.cdw
-
ПГ100.020.000.000.101 - Пластина.cdw
-
ПГ100.020.000.000.102 - Перемычка.cdw
-
ПГ100.020.000.000.103 - Перемычка.cdw
-
ПГ100.020.000.000.104 - Перемычка.cdw
-
ПГ100.030.000.000.301 - Ось ролика.cdw
-
ПГ100.030.000.000.302 - Ролик.cdw
-
ПГ100.040.000.000.101 - Опора гидроцилмндра.cdw
-
ПГ100.040.000.000.102 - Флажок.cdw
-
ПГ100.040.000.000.201 - Бобышка.cdw
-
ПГ100.040.010.000.201 - Ось.cdw
-
ПГ100.040.010.000.301 - Палец.cdw
-
ПГ100.040.010.000.302 - Ролик.cdw
-
ПГ100.050.000.000.101 - Шайба.cdw
-
ПГ100.050.000.000.301 - Палец.cdw
-
ПГ100.060.000.000.101 - Пластина.cdw
-
ПГ100.060.000.000.102 - Пластина.cdw
-
ПГ100.060.000.000.103 - Косынка.cdw
-
ПГ100.070.000.000.101 - Упор.cdw
-
ПГ100.070.000.000.102 - Подставка.cdw
-
ПГ100.070.000.000.301 - Палец.cdw
-
-
Сборочные чертежи
-
Гидроцилиндр ГЦ-250.140.250.cdw
-
ПГ100.000.000.000.000 - Пресс гидравлический 100т.spw
-
ПГ100.000.000.000.000 Г4 - Гидросхема Пресс гидравлический 100т.cdw
-
ПГ100.000.000.000.000 СБ - Пресс гидравлический 100т.cdw
-

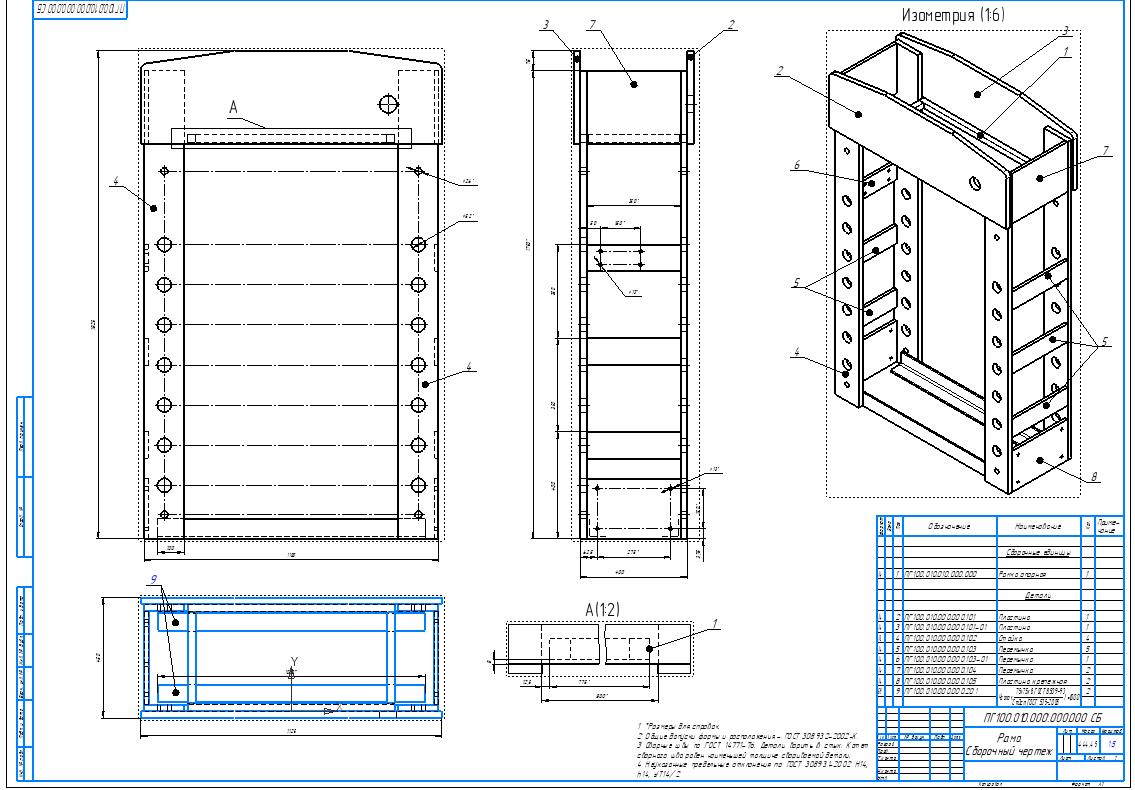

ПГ100.010.000.000.000 СБ - Рама.cdw
-
ПГ100.010.010.000.000 СБ - Рамка опорная.cdw
-
ПГ100.020.000.000.000 СБ - Балка подвижная.cdw
-
ПГ100.030.000.000.000 СБ - Ролик в сборе.cdw
-
ПГ100.040.000.000.000 СБ - Гидроблок.cdw
-
ПГ100.040.010.000.000 СБ - Каретка в сборе.cdw
-
ПГ100.050.000.000.000 - Рукоять в сборе.cdw
-
ПГ100.060.000.000.000 СБ - Кронштейн лебедки.cdw
-
ПГ100.070.000.000.000 СБ - Упор съемный.cdw
-
-
-
Чертежи PDF
-
Деталировка
-
ПГ100.000.000.000.101 - Табличка.pdf
-
ПГ100.000.000.000.102 - Кожух.pdf
-
ПГ100.000.000.000.103 - Ножка.pdf
-
ПГ100.000.000.000.301 - Цанга.pdf
-
ПГ100.010.000.000.101 - Пластина.pdf
-
ПГ100.010.000.000.101-01 - Пластина.pdf
-
ПГ100.010.000.000.102 - Стойка.pdf
-
ПГ100.010.000.000.103 - Перемычка.pdf
-
ПГ100.010.000.000.103-01 - Перемычка.pdf
-
ПГ100.010.000.000.104 - Перемычка.pdf
-
ПГ100.010.000.000.105 - Пластина крепежная.pdf
-
ПГ100.020.000.000.101 - Пластина.pdf
-
ПГ100.020.000.000.102 - Перемычка.pdf
-
ПГ100.020.000.000.103 - Перемычка.pdf
-
ПГ100.020.000.000.104 - Перемычка.pdf
-
ПГ100.030.000.000.301 - Ось ролика.pdf
-
ПГ100.030.000.000.302 - Ролик.pdf
-
ПГ100.040.000.000.101 - Опора гидроцилмндра.pdf
-
ПГ100.040.000.000.102 - Флажок.pdf
-
ПГ100.040.000.000.201 - Бобышка.pdf
-
ПГ100.040.010.000.201 - Ось.pdf
-
ПГ100.040.010.000.301 - Палец.pdf
-
ПГ100.040.010.000.302 - Ролик.pdf
-
ПГ100.050.000.000.101 - Шайба.pdf
-
ПГ100.050.000.000.301 - Палец.pdf
-
ПГ100.060.000.000.101 - Пластина.pdf
-
ПГ100.060.000.000.102 - Пластина.pdf
-
ПГ100.060.000.000.103 - Косынка.pdf
-
ПГ100.070.000.000.101 - Упор.pdf
-
ПГ100.070.000.000.102 - Подставка.pdf
-
ПГ100.070.000.000.301 - Палец.pdf
-
-
Сборочные чертежи
-
Гидроцилиндр ГЦ-250.140.250.pdf
-
ПГ100.000.000.000.000 - Пресс гидравлический 100т.pdf
-
ПГ100.000.000.000.000 Г4 - Гидросхема Пресс гидравлический 100т.pdf
-
ПГ100.000.000.000.000 СБ - Пресс гидравлический 100т.pdf
-
ПГ100.010.000.000.000 СБ - Рама.pdf
-
ПГ100.010.010.000.000 СБ - Рамка опорная.pdf
-
ПГ100.020.000.000.000 СБ - Балка подвижная.pdf
-
ПГ100.030.000.000.000 СБ - Ролик в сборе.pdf
-
ПГ100.040.000.000.000 СБ - Гидроблок.pdf
-
ПГ100.040.010.000.000 СБ - Каретка в сборе.pdf
-
ПГ100.050.000.000.000 - Рукоять в сборе.pdf
-
ПГ100.060.000.000.000 СБ - Кронштейн лебедки.pdf
-
ПГ100.070.000.000.000 СБ - Упор съемный.pdf
-
-
-
