Пресс гидравлический 250 тонн

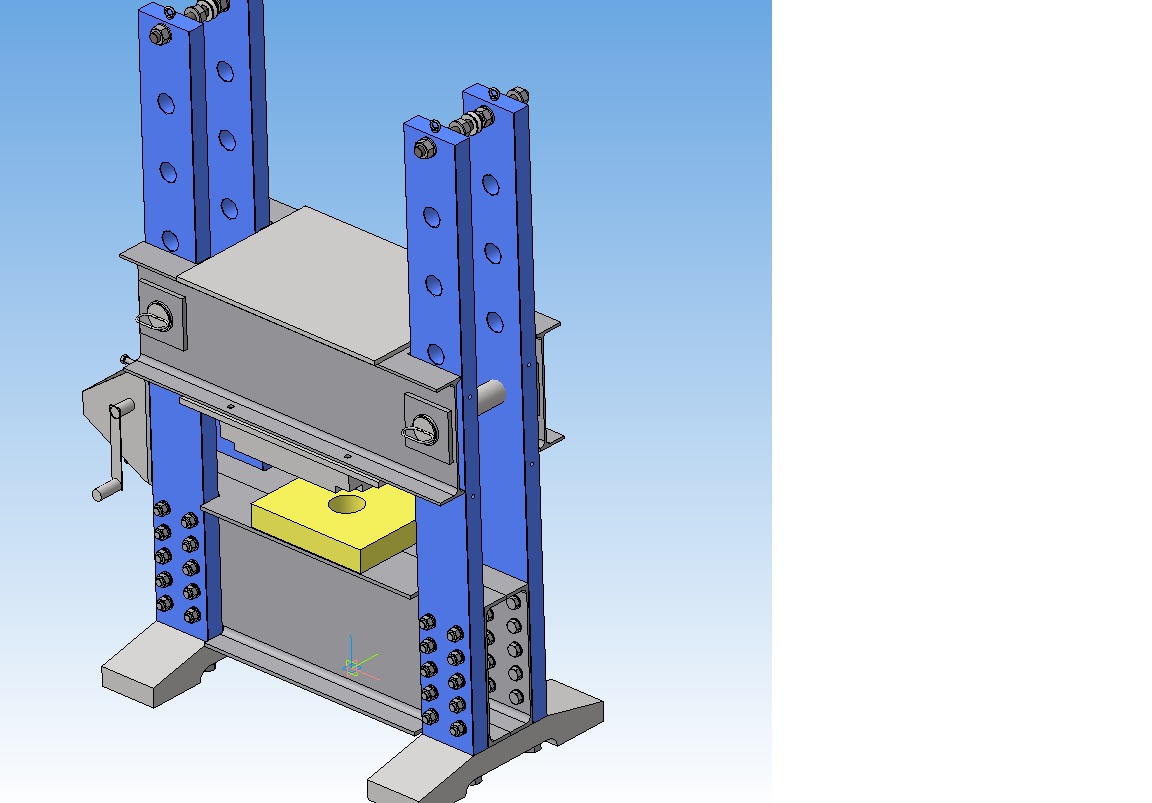

Электронный макет гидравлического пресса 250 тонн, модернизированного и усовершенствованного. Из гидравлического оборудования показан условно гидроцилиндр. Трос лебедки и блок подвески верхней траверсы не показан.
Выполнен проектировочный расчет по предельной нагрузке – увеличено максимальное рабочее усилие до 250 тонн. Выполнена оценка ресурса по долговечности при условии работы на максимальных режимах (максимальное усилие 250 тонн) – внесены изменения в конструкцию . Внесены изменения в конструкцию с целью обеспечения удобства транспортировки и сборки. Улучшена эргономика. Выполнена оценка себестоимости и снижена материалоемкость. Выполнена работа по сравнению с аналогичными моделями конкурентов ( «бенчмаркинг») и спроектирована конструкция имеющая преимущества над конкурентами – достигнут эффект Ноу-хау (каталог моделей основного конкурента приложен).

Состав: 3D сборка не параметризованных тел деталей

Софт: КОМПАС-3D HomeV16
