Пресс с гидравлическим домкратом 16 тонн

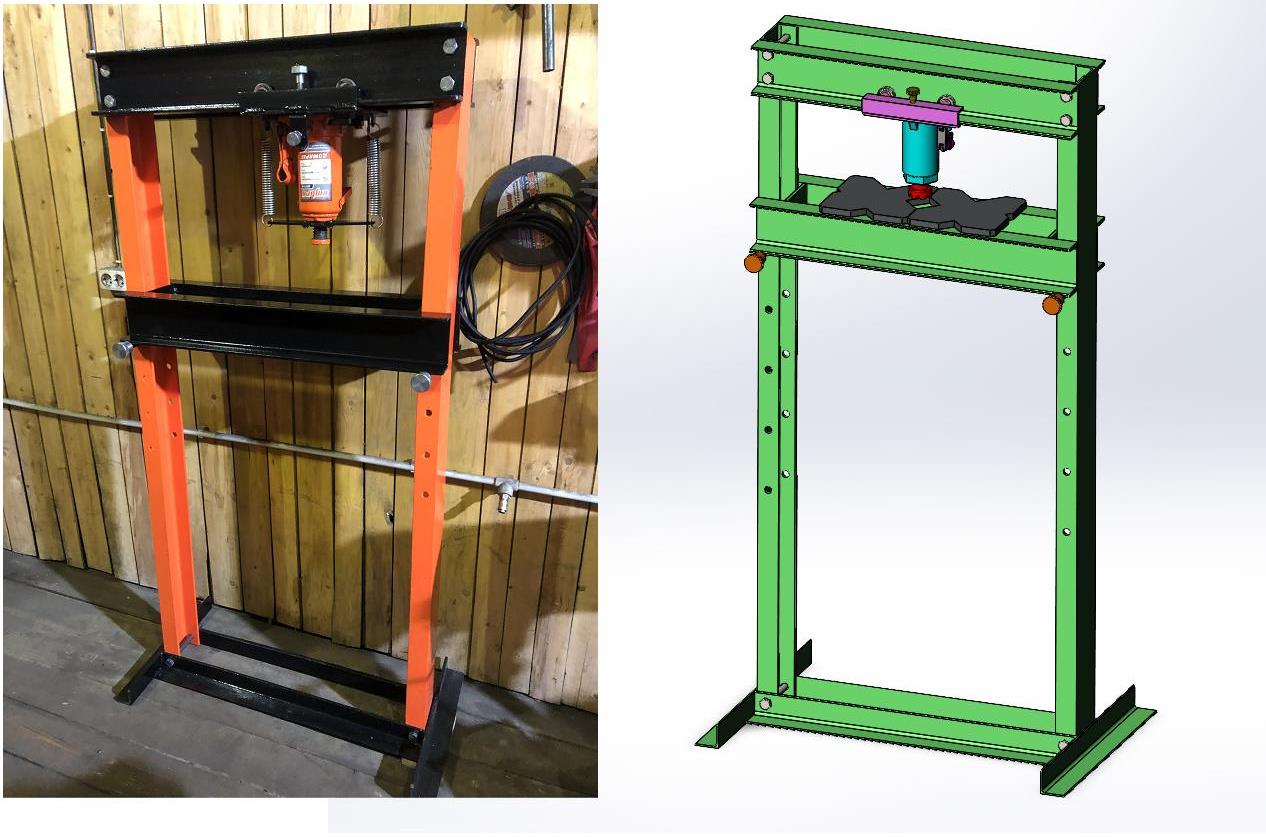

3D модель сборки пресса из швеллера 12П и гидравлического домкрата Ombra 16т. Домкрат находится на салазках и в перевернутом положении. Габариты пресса 1680х925х600. Домкрат крепился по месту, так как может использоваться любой домкрат. Если надо могу приложить фото механизма возврата штока и крепления домкрата. Формат SOLIDWORKS 2019 SP 05.

Состав: 3D сборка

Софт: SolidWorks 2019 SP05

Файлы:
уголок 30х30х3 L=240.SLDPRT
опора 1.SLDPRT
Опора.SLDASM
Упор.SLDASM
Пластина 5 мм.SLDPRT
ручка болт.SLDPRT
Швелллер 12 L=800.SLDPRT
Пресс.SLDDRW
Подвижная пластина.SLDASM
домкрат/
домкрат/Домкрат.SLDASM
домкрат/Корпус.SLDPRT
домкрат/Рычаг.SLDPRT
домкрат/Рычаг 1.SLDPRT
домкрат/Ось.SLDPRT
домкрат/Шток.SLDPRT
Швелллер 12 L=800 без отверстий.SLDPRT
Плита нижняя.SLDPRT
опора 2.SLDPRT
штырь.SLDPRT
Штырь в сборе.SLDASM
уголок 60х60х4 L=805.SLDPRT
ось пластины.SLDPRT
уголок 60х60х4 L=600.SLDPRT
Пластина верхняя.SLDPRT
Пресс.SLDASM
ручка.SLDPRT
Швелллер 12 L=1680.SLDPRT
прижим.SLDPRT
