Проектирование механизма подъёма лебедки экскаватора

ВОРОНЕЖСКИЙ ГОСУДАРСТВЕННЫЙ
АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ
КАФЕДРА СТРОИТЕЛЬНОЙ ТЕХНИКИ И ИНЖЕНЕРНОЙ МЕХАНИКИ
ИМЕНИ ПРОФЕССОРА Н.А. УЛЬЯНОВА
Курсовой проект по дисциплине «Детали машин и основам конструирования»
На тему: "Проектирование механизма подъёма лебедки экскаватора"
Воронеж 2014

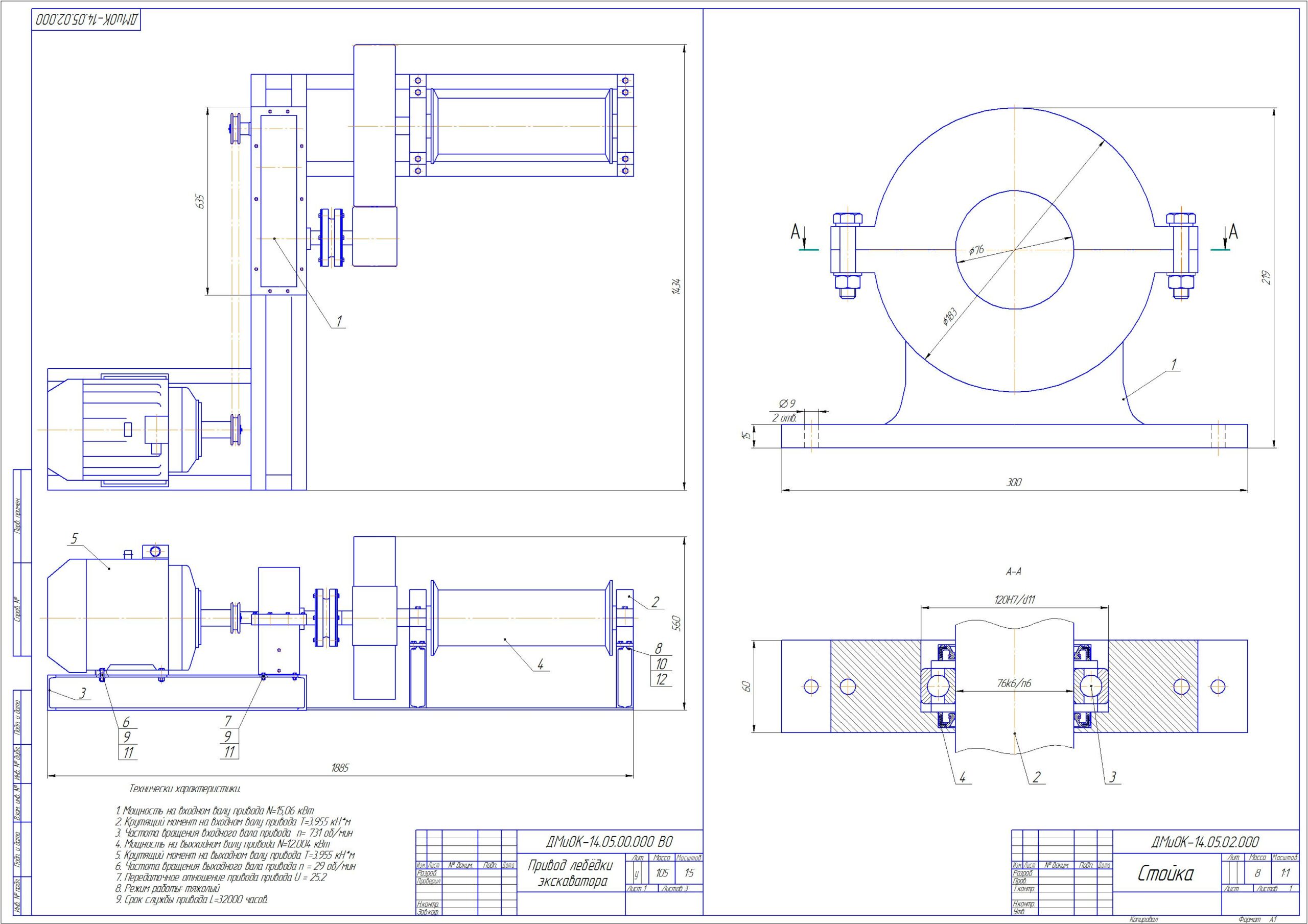

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода общего назначения, который включает в себя электрический двигатель, цепную передачу, зубчатую передачу и цилиндрический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 4 чертежа деталировки редуктора (вал ведущий и ведомый, шестерня, крышка).
Курсовой проект содержит 3 листа формата А1, 3 спецификации, 69 страница пояснительной записки.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Технически характеристики.
1. Мощность на входном валу привода N=15,06 кВт
2. Крутящий момент на входном валу привода Т=3.955 кН*м
3. Частота вращения входного вала привода n= 731 об/мин
4. Мощность на выхходном валу привода N=12.004 кВт
5. Крутящий момент на выходном валу привода Т=3.955 кН*м
6. Частота вращения выходного вала привода n = 29 об/мин
7. Передаточное отношение привода привода U = 25.2
8. Режим работы: тяжолый
9. Срок службы привода L=32000 часов.

Техническая характеристика редуктора
1. Мощность на быстроходном валу, кВт................................................13,85
2. Частота вращения быстроходного вала, мин ...........................365,5
3. Передаточное число..........................................................................................4,5
4. Момент на тихоходном валу, Н м..........................................................1533,44
5. Частота вращения тихоходного вала, мин ..................................81,2

Состав: Привод (ВО), Стойка (СБ), Редуктор цилиндрический (СБ), Деталировка, Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 15.1

Файлы:
Курсяк ДМиОК/
Курсяк ДМиОК/записка.docx
Курсяк ДМиОК/спецификация/
Курсяк ДМиОК/спецификация/Спецификация 2-1.cdw
Курсяк ДМиОК/спецификация/Спецификация стойка.cdw
Курсяк ДМиОК/спецификация/Спецификация 1.cdw
Курсяк ДМиОК/спецификация/Спецификация 2-2.cdw
Курсяк ДМиОК/2ой лист.cdw
Курсяк ДМиОК/Содержание.docx
Курсяк ДМиОК/3ий лист.cdw
Курсяк ДМиОК/редуктор натур величина.cdw
Курсяк ДМиОК/1ый лист.cdw
Курсяк ДМиОК/1ый лист.jpg
Курсяк ДМиОК/ТИТУЛЬНЫЙ ЛИСТ.doc
