КОМПАС 3D 18

Расчет привода лебедки подъема стрелы

ГУВПО Белорусско-Российский университет
Кафедра "Основы проектирования машин"
Курсовой проект по дисциплине «Детали машин и основы конструирования»
На тему " Расчёт привода лебедки подьёма стрелы" Могилёв, 2017

ИСХОДНЫЕ ДАННЫЕ:
Тяговое усилие на приводном барабане: Ft=5,0кН.
Скорость движения каната: V=0,24 м/c.
Диаметр приводного барабана: D=320 мм.
Расстояние между опорами приводного вала: L=345 мм.
Срок службы привода 5 лет.
Режим работы пятидневный, двухсменный, средний равновероятный.
Содержание 2
Введение 3
1 Энергетический и кинематический расчеты привода 4
1.1 Подбор электродвигателя 4
1.2 Определение частот вращения, угловых скоростей и крутящих моментов на валах 6
2 Расчёт тихоходной передачи редуктора 9
2.1 Выбор материалов, термообработки и определение допускаемых напряжений для зубчатых колёс 9
2.2 Проектный расчёт тихоходной передачи 11
2.3 Проверочные расчёты тихоходной передачи 12
2.3.1 Проверочный расчет тихоходной передачи по контактным напряжениям 12
2.3.2 Проверочный расчет тихоходной передачи по напряжениям изгиба 14
2.3.3 Тепловой расчёт червячного редуктора 15
3 Расчет валов привода 19
3.1 Проектный расчет всех валов привода 19
3.2 Проверочный расчёт тихоходного вала редуктора на усталостную выносливость 20
4 Подбор подшипников для валов привода 27
4.1 Предварительный выбор подшипников качения для всех валов привода и его обоснование 27
4.2 Проверочный расчёт подшипников качения ведомого вала редуктора на динамическую и статическую грузоподъёмность 27
5 Расчёт шпоночных соединений 29
6 Выбор муфт 30
7 Смазка редуктора и узлов привода 31
8 Техника безопасности и экологичность проекта 32
Заключение 33
Список использованных источников 34
Приложения

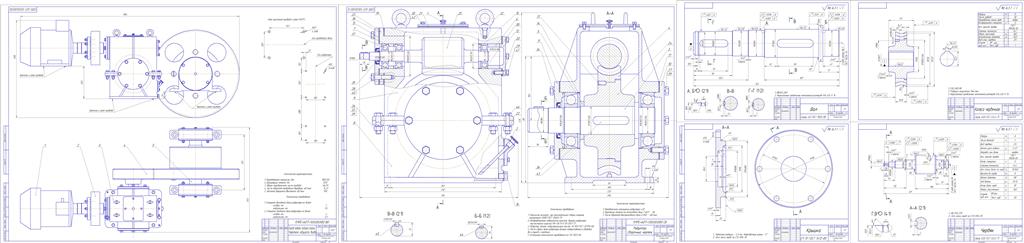

Состав: Редуктор червячный (СБ), Деталировка (вал, червяк,червячное колесо, крышка), Общий вид (ОВ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16

Просмотр файлов
Деталеровка.cdw
Записка.docx
Общий вид.cdw
Редуктор черв.cdw
содержание.docx
Спецификация.spw
Спецификация - общий вид.spw
