Привод лебедки Ft = 2,4 кН;

Белорусско-Российский университет
Кафедра «Основы проектирования машин»
Курсовой проект по дисциплине “Детали машин”
на тему “ Привод лебедки”
Могилев 2020

Исходные данные к расчёту следующие:
Окружное усилие на звездочки Ft = 2,4 кН;
Окружная скорость звездочки v = 1,5 м/с;
Диаметр барабана D = 290 мм;
Срок службы привода L = 5 лет.

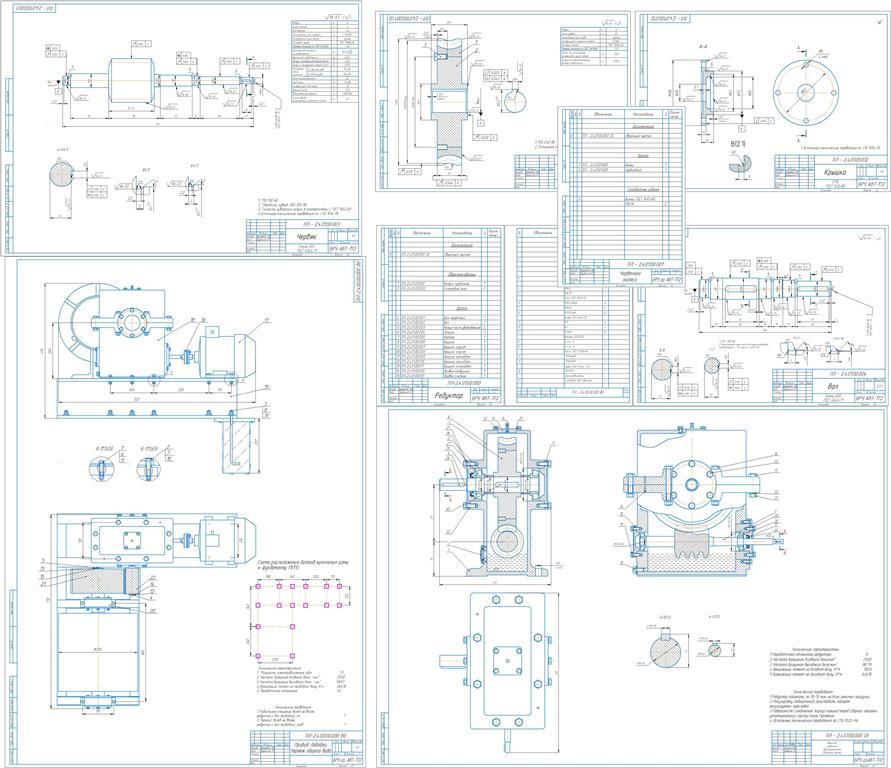

Графическая часть содержит чертеж Червячного редуктора, чертеж Привода лебёдки, Деталировку, Спецификаций.

Содержание

Введение 4
1 Энерго-кинематический расчёт привода 4
2 Проектный расчёт передач редуктора 9
2.1 Выбор материала и определение допускаемых напряжений для червячной передачи. 9
2.2 Проектный расчет червячной передачи 11
2.3 Проверочный расчет червячной передачи 13
2.4 Расчет геометрий червячной передачи 16
2.5 Тепловой расчет червячного редуктора 16
3 Расчет открытой передачи червячного редуктора 19
4. Расчет валов привода 27
4.1 Проектный расчет всех валов привода 27
4.2 Проверочный расчет тихоходного вала редуктора на усталостную выносливость 27
4.3 Проверочный расчет тихоходного вала редуктора на статическую перегрузку и жесткость 38
5. Подбор подшипников для валов привода 40
5.1 Предварительный выбор подшипников качения для всех валов привода и его обоснование 40
5.2 Проверочный расчет подшипников тихоходного вала на динамическую и статическую грузоподъёмность 40
6. Расчет шпоночных соединений в приводе 45
7. Выбор муфт 46
8. Обоснование и выбор смазочных материалов 47
9. Техника безопасности и экологичность проекта. 48
Заключение 49
Список использованных источников 50
