Белорусско-Российский университет
Кафедра "Транспортные технологические машины"
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Привод ленточного конвейера"
Могилёв 2018
Исходные данные привода ленточного конвейера: Тяговое усилие на барабане Ft = 1,80 кН, скорость движения ленты V = 0,8 м/с, диаметр барабана D = 325 мм, длина барабана L = 400 мм, срок службы редуктора 5 лет, время смены - 6 часов, рабочих дней в году - 300.
В данной работе рассматривается редуктор, предназначенный для понижения угловой скорости и соответственно для повышения вращающего момента ведомого вала по сравнению с ведущим.

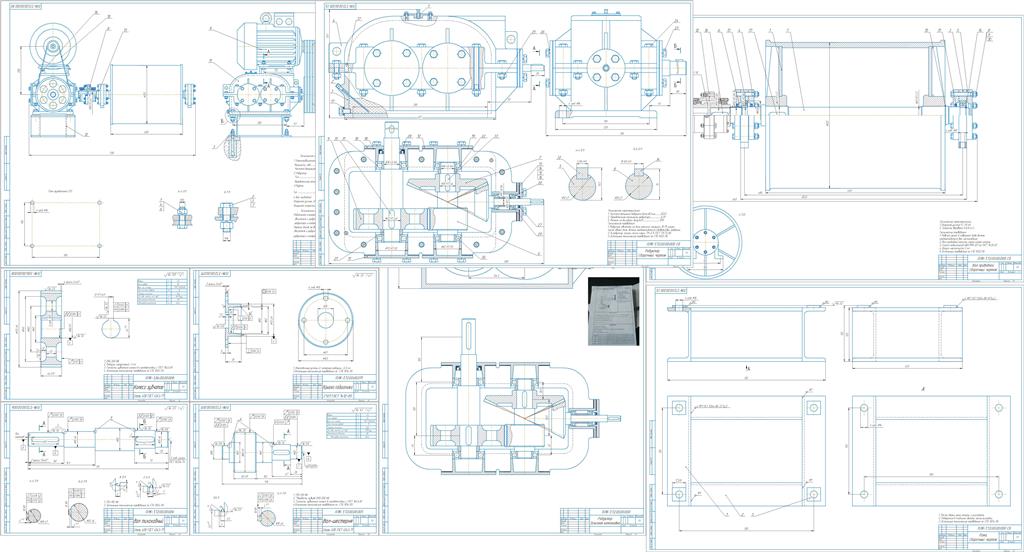

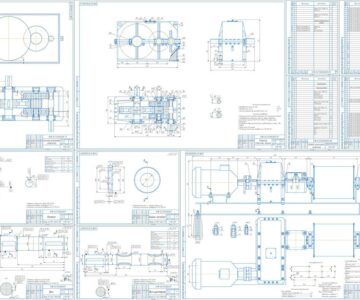

Графическая часть содержит общий вид установки, редуктор 3-х поточный, вал приводной с подшипниками, барабаном и муфтой,раму, а также рабочие чертежи деталей со спецификациями.
Содержание:
Введение. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . …. . . . .4
1 Энерго-кинематический расчёт привода. . . . . . . . . . . . . . . . . . . . . .5
2 Проектный расчет передач редуктора. . . . . . . . . . . . . . . . . . . . . . .9
3 Проверочный расчет передач . . . . . . . . . . . . . . . . . . . . . . . . . . .18
4.Проектный расчет валов привода . . . . . . . . . . . . . . . . . . . . . . . .22
5 Обоснование и расчет основных размеров корпуса редуктора. . . . . . . . .24
6 Расчет открытой клиноременной передачи . . . . . . . . . . . . . . . . . . . .26
7 Проверочный расчёт вала редуктора. . . . . . . . . . . . . . . . . . . . . 29
8 Выбор и расчёт шпоночных соединений привода. . . . . . . . . . . . . . . . .34
9 Выбор и расчёт подшипников привода. . . . . . . . . . . . . . . . . . . . . .36
10 Выбор соединительных муфт. . . . . . . . . . . . . . . . . . . . . . . . . . .39
11 Обоснование и выбор смазочных материалов. . . . . . . . . . . . . . . . . .40
Заключение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41
Список литературы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42
