Предварительный расчет привода ленточного конвейера

Омский Государственный Технический университет
Кафедра "Машиноведение"
Курсовой проект по дисциплине "Детали машин"
на тему "Расчет и проектирование привода ленточного конвейера"
Омск 2015

Спроектировать привод ленточного конвейера

Исходные данные
1. Окружное усилие на барабане, Ft, кН 1,8
2. Скорость ленты конвейера, V, м/с 1,3
3. Диаметр барабана Dб , мм 315
4. Ширина барабана В, мм 500
5. Высота установки ведущего вала, Н, мм 450

Содержание
Задание по основам проектирования и конструирования
1. Предварительный расчет привода.
2. Расчет плоскоременной передачи
3. Конструирование и расчет исполнительного механизма
4. Конструирование подшипникового узла
5. Подбор муфт
6. Конструирование барабана
7. Расчет вала
8. Расчет подшипников
9. Расчет шпоночных соединений
10. Расчет болтов
11. Проектирование рамы
Список используемой литературы

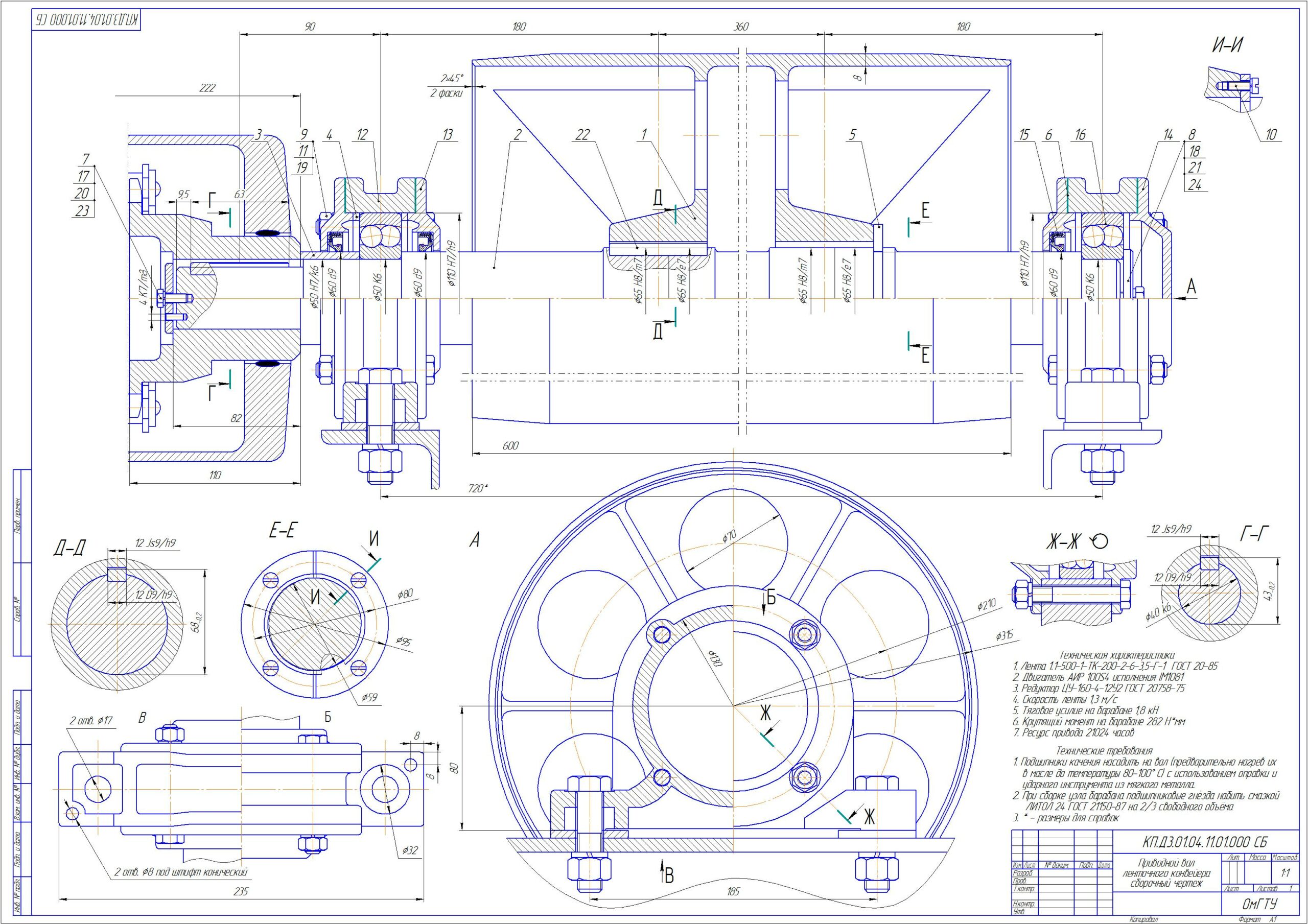

Состав: Приводной вал ленточного конвейера сборочный чертеж,Привод ленточного конвейера сборочный чертеж Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Машиностроение и механика / Детали машин / Предварительный расчет привода ленточного конвейера

Спецификация 2.spw
д3.01.04.11.kdw
д3.01.04.11.pdf
Лист 1.cdw
Лист 2.cdw
Спецификация 1.spw
~$Лист 1.cd~
Лист 1.jpg
