КОМПАС 3D 18

Спроектировать привод ленточного конвейера

Пермский национальный исследовательский политехнический университет
Кафедра горной электромеханики
Курсовой проект по дисциплине "Детали машин"
На тему; "Проектирование привода ленточного конвейера"
Пермь, 2013

1 – электродвигатель
2 – ременная
3 – редуктор
4 – муфта
5 – барабан
6 – плита (рама)
Ft – окружное усилие на барабане, Ft=5500 H;
V – скорость цепи конвейера, V=0,525 м/с;
В – ширина ленты конвейера, В=400 мм;
D – диаметр барабана, D=250 мм;
Синхронная частота вращения двигателя 1000 об/мин
ВВЕДЕНИЕ
1. КИНЕМАТИЧЕСКИЙ РАСЧЕТ ПРИВОДА
2. РАСЧЕТ ЗУБЧАТЫХ ПЕРЕДАЧ
3. ПРОЕКТИРОВАНИЕ РЕМЕННОЙ ПЕРЕДАЧИ
4. ПРОЕКТНЫЙ РАСЧЕТ ВАЛОВ
5. ВЫБОР МУФТЫ
6.РАСЧЕТ ВАЛОВ
7. ПРОВЕРОЧНЫЙ РАСЧЕТ ПОДШИПНИКОВ
8. РАСЧЕТ ШПОНОК
9. СМАЗЫВАНИЕ

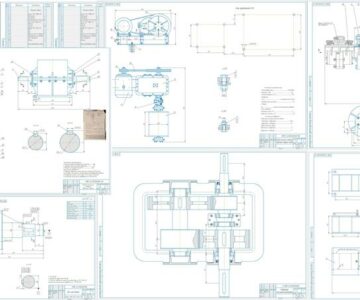

Состав: Вал, Колесо, Общий вид, Редуктор, Спецификация Язык документа

Софт: КОМПАС-3D 14

Каталог / Машиностроение и механика / Детали машин / Спроектировать привод ленточного конвейера

Просмотр файлов
вал
Записка2.doc
колесо
Общий вид А1.cdw
Редуктор А1.cdw
Редуктор 2 А1.cdw
спецификация.spw
Спецификация2.spw
