КОМПАС 3D 18

Проектирование одноступенчатого цилиндрического редуктора.

МИНОБРНАУКИ РОССИИ
Воткинский филиал
Федерального государственного бюджетного образовательного учреждения высшего образования
«Ижевский государственный технический университет имени М.Т. Калашникова»
(ВФ ФГБОУ ВО «ИжГТУ имени М.Т. Калашникова»)

Кафедра «Технология машиностроения и приборостроения»

Курсовой проект
по дисциплине “Детали машин”

Тема: Проектирование одноступенчатого цилиндрического редуктора
Воткинск 2017 г

Содержание

Введение 4
1. Исходные данные 5
2. Кинематический анализ 6
2.1. Определяем мощность, требуемую для передачи движения 6
2.2. По требуемой мощности и частоте вращения выбираем электродвигатель 6
2.3. Уточняем передаточное отношение механизма 6
2.4. Определяем погрешность привода 6
2.5. Определяем моменты, возникшие на звеньях механизма 6
3. Расчет зубчатых передач 7
3.1. Выбор твердости, термической обработки и материала колес 7
3.2. Допускаемые контактные напряжения 7
3.3. Допускаемые напряжения изгиба 7
4. Расчет цилиндрических зубчатых передач 8
4.1. Межосевое расстояние 8
4.2. Предварительные основные размеры колеса 9
4.3. Модуль передачи 9
4.4. Суммарное число зубьев и угол наклона 10
4.5. Число зубьев шестерни и колеса 10
4.6. Фактическое передаточное число 10
4.7. Диаметры колес 10
4.8. Проверка зубьев колес по контактным напряжениям 11
4.9. Силы в зацеплении 11
4.10. Проверка зубьев колес по напряжениям изгиба 11
4.11. Проверочный расчет на прочность зубьев при действии пиковой нагрузки 12
5. Разработка эскизного проекта 12
5.1. Диаметры валов 12
5.2. Расстояния между деталями передач 13
6. Выбор типа подшипника 13
7. Реакции в опорах вала 16
7.1. Быстроходный вал 16
7.2. Тихоходный вал 18
8. Проверочный расчет валов. 20
8.1. Быстроходный вал 20
8.2. Тихоходный вал 23
9. Расчет шпоночных соединений 26
10. Конструирование корпусных деталей 28
Заключение 30
Список литературы 31

Твых= 190 Н*м
nвых= 300 об/мин
Кг= 0,8
Кс= 0,6
L= 6

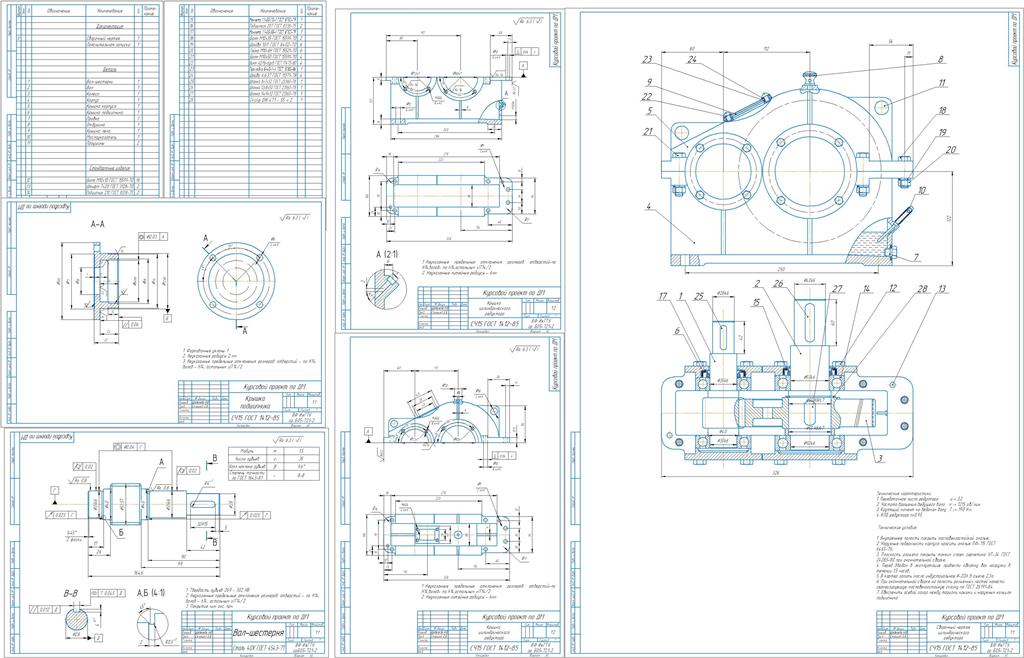

Состав: Одноступенчатый цилиндрический редуктор (СБ), спецификация, деталировка(корпус, крышка, вал), ПЗ Язык документа

Софт: КОМПАС-3D 17

Каталог / Машиностроение и механика / Детали машин / Проектирование одноступенчатого цилиндрического редуктора.

Просмотр файлов
вал- шестерня.cdw
Корпус.cdw
крышка подшипника.cdw
крышка.cdw
СБОРОЧНЫЙ ЧЕРТЕЖ.cdw
Спецификация 1.spw
ДМ .docx
