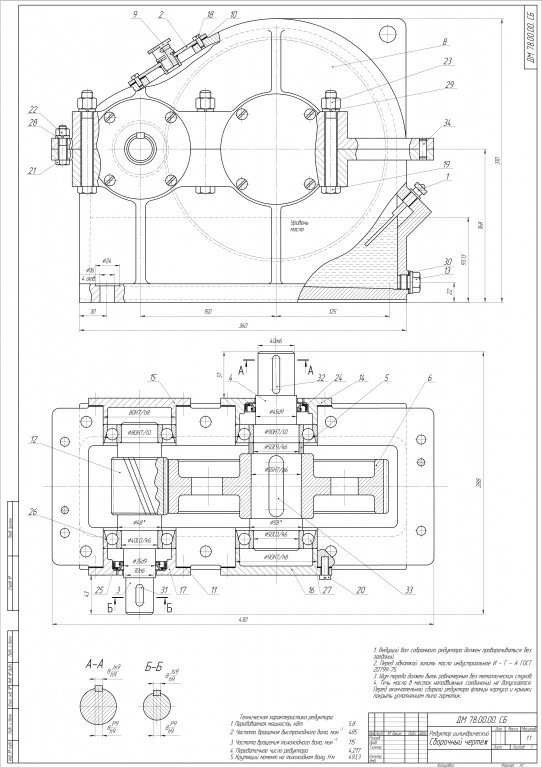

Чертеж цилиндрического одноступенчатого редуктора u=4,2

ВГТУ, курсовой проект по деталям машин. расчет и проектирование одноступенчатого цилиндрического редуктора.

«Витебский государственный технологический университет»
Кафедра «СМ и ДМ»
Курсовой проект по деталям машин
Тема: «Спроектировать привод планстинчатогоконвейера»
Витебск, 2010 г.

Проектируемый привод пластинчатого конвейера состоит из асинхронного электродвигателя, клиноременной передачи, передающей вращательное движение от электродвигателя к быстроходному валуцилиндрического одноступенчатого редуктора. На тихоходном валу редуктора установлена муфта зубчатая, передающая вращательное движение к приводному валу привода. Привод устанавливается на сварной раме. Рабочая нагрузка привода постоянная. Пусковая нагрузка до 125% от номинальной. Работа привода двухсменная.

Техническая характеристика редуктора.
1. Передоваемая мощность, кВт 5,8
2. Частота вращения быстроходного вала, мин 485
3. Частота вращения тихоходного вала, мин 115
4. Передаточное число редуктора 4,217
5. Крутящий момент на тихоходном валу, Н·м 493,3
