Проектирование привода конвейера

Санкт-Петербургский государственный архитектурно-строительный университет
Кафедра: "Наземные транспортно-технологические средства"
По дисциплине: "Детали машин"
На тему: "Проектирование привода конвейера
Санкт-Петербург 2014 г.

В данном крусовом проекте рассмотрены расчеты и проектирование привода конвейера, который включает в себя электрический двигатель, клиноременную, цепную передачи и двухступенчатый цилиндрический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и чертеж деталировки редуктора (валы быстроходный, тихоходный, шестерня, крышка), спецификация.
Курсовой проект содержит 3 листа формата А1, 4 листа формата А3, 5 спецификации, 87 страница пояснительной записки.
Привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Техническая характеристика привода:
Электродвигатель асинхронный 4АМ80В2У3 (мощность 2,2 кВт, частота вращения 3000 об/мин)
Передаточное число цепной передачи uц=2,5
Передаточное число ременной передачи uр=1,5
Частота вращения на выходном валу редуктора - 50 об/мин
Номинальный крутящий момент на выходном валу привода - 250 Нм

Техническая характеристика редуктора
1. Скорость вращения входного вала 425 об/мин
2. Общее передаточное число редуктора 15,975
3. Мощность на выходном валу 1,4 кВт
4. Вращающий момент на тихоходном валу, Нм 114

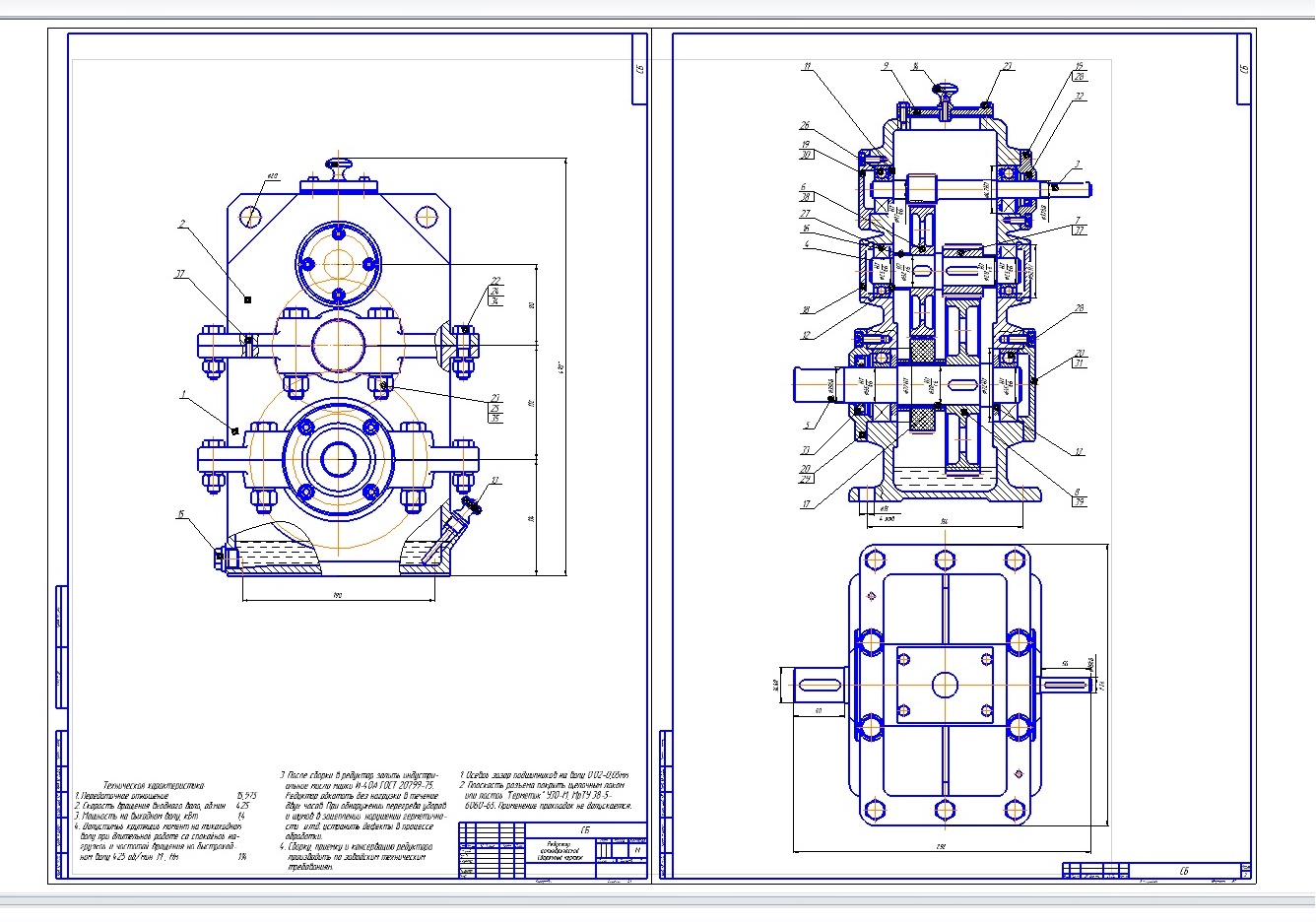

Состав: Деталировка (2 вала, шестерня, крышка глухая), общий вид ( приводная станция), редуктор (сборочный черчеж 2 листа), 5 листа спецификации, ПЗ Язык документа

Софт: КОМПАС-3D v16

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование привода конвейера

ДМ\Pril\det.cdw
ДМ\Pril\privod.cdw
ДМ\Pril\red.cdw
ДМ\Pril\red_1.cdw
ДМ\Pril\sp.cdw
ДМ\Pril\sp_1.cdw
ДМ\Pril\sp_2.cdw
ДМ\Pril\sp_priv.cdw
ДМ\Pril\sp_priv_1.cdw
ДМ\PZ.doc
ДМ\Pril
ДМ
