Проектирование привода цепного конвейера uред=4

Сибирский государственный университет науки и технологий им. М.Ф. Решетнева, Институт машиноведения и мехатроники, кафедра технологии машиностроения, КУРСОВАЯ РАБОТА по дисциплине детали машин и основы конструирования, тема Проектирование привода цепного конвейера Красноярск 2022

Тема проекта: Рассчитать и спроектировать привод цепного конвейера

Технические характеристики привода

Наименование Размерность Обозначение Величина
Мощность на ведомом валу кВт Р3 7,7
Частота вращения ведомого вала об/мин n3 74
Коэффициент годового использования - Кгод 0,8
Коэффициент суточного использования - Kcyт 0,35
Срок службы Лет Т 5

Содержание.
1. Кинематический расчет привода …………………….............................…...4
2. Расчет открытой передачи…………………………………………………..10
3. Проектировочный расчет передач редуктора………….……...…………..14
4. Предварительный расчет валов…................…………….…………………22
5. Конструктивные размеры шестерни и колеса………….……………….…26
6. Конструктивные размеры корпуса редуктора………….…………….……27
7. Первый этап компоновки редуктора…………………….…………………28
8. Проверка долговечности подшипников…………………….……………..30
9. Разработка компоновочного чертежа редуктора...……….……………….36
10. Расчет шпоночных соединений…….......................……..…………………38
11. Уточненный расчет валов………………………………….……………….40
12. Выбор посадок для основных деталей редуктора……….………………..42
13. Выбор способа смазки и сорта масла.....……………………..……………43
14. Подбор муфты……………………………………………………………….45
15. Порядок сборки редуктора..........…………………………….…………….47
Литература
Приложение:

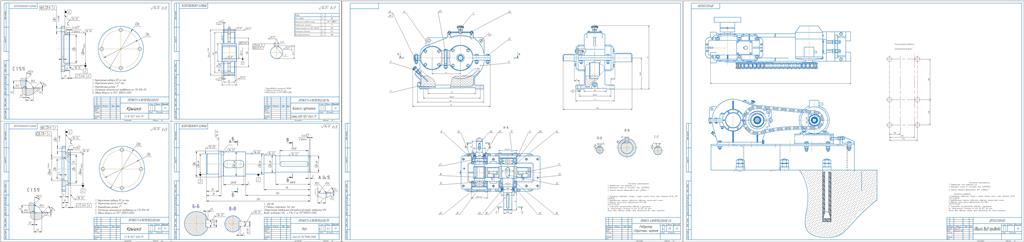

Рабочие чертежи
Спецификации
