Проектирование привода ленточного конвейера

Томский политехнический университет
Кафедра Теоретической и прикладной механики
Курсовой проект по дисциплине "Детали машин и основы проектирования"
На тему: "Проектирование привода ленточного конвейера"
Томск 2017

В данном курсовом проекте рассмотрены расчеты и проектирование привода ленточного конвейера:
-энерго-кинематический расчет привода;
-расчет зубчатых передач редуктора на прочность;
-эскизное проектирование редуктора;
-расчет валов на прочность;
-расчет подшипникво;
-назначение, расчет и анализ посадок;
-сборка редуктора;
-проектирование привода.

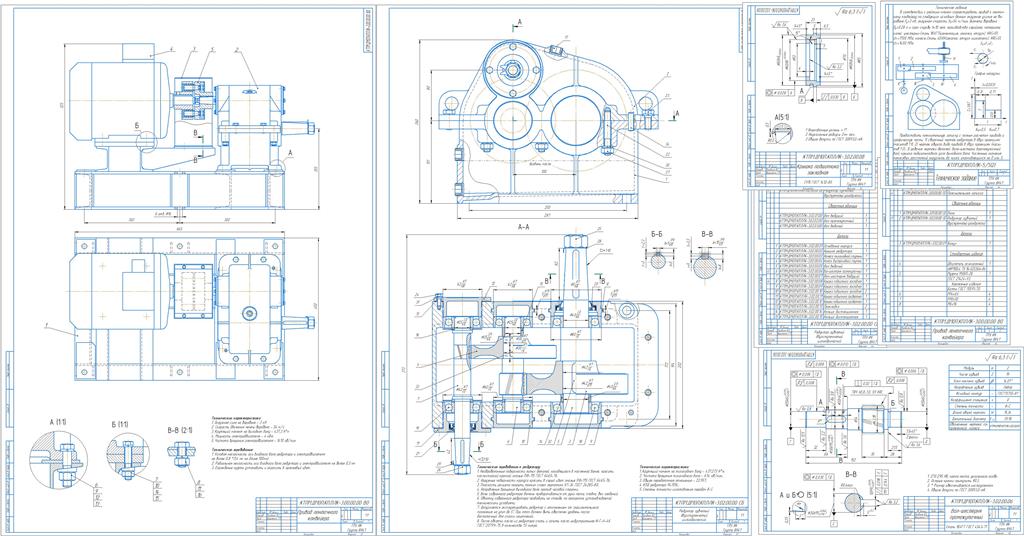

Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 2 чертежа деталировки редуктора (промежуточный вал, крышка подшипника).
Исходные данные для проектирования привода ленточного конвейера- окружное усилие на барабане F=3 кН, окружная скорость V=54 м/мин, диаметр барабана D=0.28 м и срок службы h=10 лет, производство серийное, материалы колес: шестерни-Сталь 18ХГТ(цементация, закалка, отпуск), HRC=59, σ=1700 МПа, колеса-Сталь 40ХН(закалка, отпуск низкотемп.), HRC=51, σ=1400 МПа
Техническая характеристика привода - асинхронный двигатель переменного тока с Pдв =4 кВт и частотой вращения nдв=1410 об/мин - АИР112L4 ТУ 16-525.564-84.
После проектирования редуктора была разработана сварная рама для установки привода конвейера. Сначала был выбран профиль, из которого изготавливается рама по требованиям к жесткости и на основе опыта разработки сварных рам для приводов. Затем была разработана компоновка рамы и определены ее размеры, способ крепления к фундаменту. Вычерчен чертеж общего вида привода. Разработаны рабочие чертежи промежуточного вала, сквозной крышки подшипникового узла тихоходного вала. Составлены спецификации на сборочные единицы.

Состав: Редуктор зубчатый (СБ), Привод ленточного конвейера (ВО), Деталировка (промежуточный вал, крышка подшипника), Спецификация редуктора, Спецификация привода, ПЗ Язык документа

Софт: КОМПАС-3D v.17

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование привода ленточного конвейера

Kryshka_podshipnika_A4.cdw
Promezhutochny_Val_A3.cdw
Reduktor_A1.cdw
Spetsifikatsia_privod.cdw
Spetsifikatsia.cdw
TZ.cdw
Zapiska.docx
Privod.cdw
