Южный Федеральный университет
Институт радиотехнических систем и управления
Курсовой проект по дисциплине "Детали механизмов и машин"
На тему: "Проектирование привода к ленточному конвейеру"
Таганрог 2020
Цель курсового проектирования деталей машин: систематизировать, закрепить и расширить теоретические знания, а также развить расчетно-графические навыки учащихся.

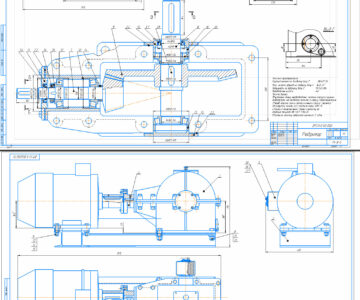

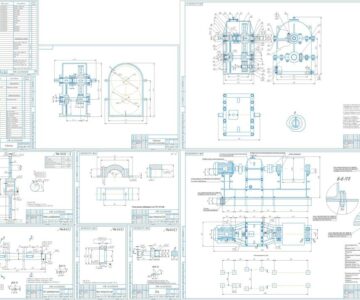

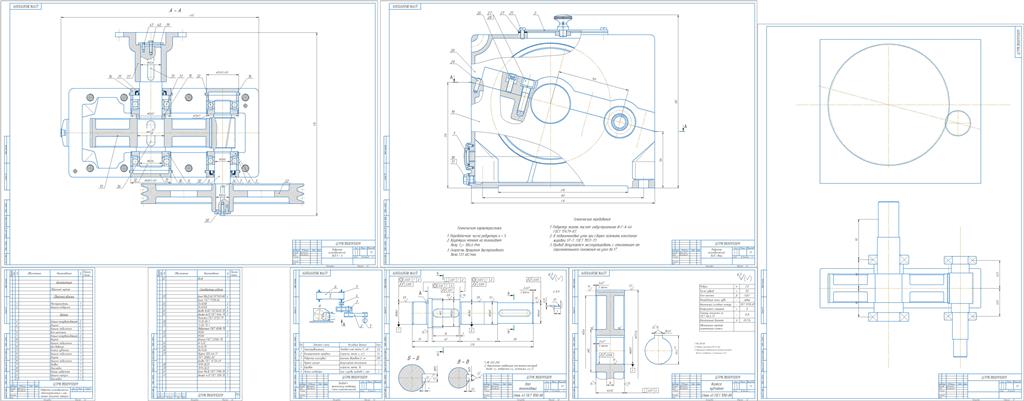

Работа по выполнению проекта в четырех стадиях проектирования состоит из 14 последовательно решаемых задач. Необходимо выполнить проектирование привода ленточного конвейера. Мною приведены чертежи редуктора, вал, рабочего колеса и расчет привода в виде пояснительной записки.
Исходные данные ленточного конвейера:
Тяговая сила ленты F, кН - 3,0
Скорость ленты v, м/с - 1,4
Диаметр барабана D, мм - 250
Срок службы привода L, лет - 3
Содержание
Задание 1 Кинематическая схема машинного агрегата…………………….. 4
1.2 Срок службы приводного устройства …………………………………....5
Задание 2 Выбор двигателя. Кинематический расчет привода ………….... 6
2.1 Определение требуемой мощности……………………………………..... 6
2.2 Общий коэффициент полезного действия…………………. ………........ 6
2.3 Требуемая мощность двигателя…………………………………………...6
2.4 Определение передаточного числа привода и его ступеней……………6
2.5 Определение силовых и кинематических параметров привода………...8
Задание 3 Выбор материалов зубчатых передач. Определение
допускаемых напряжений ……………………………………………………... 10
Задание 4 Расчет закрытой цилиндрической передачи…………………... 12
Задание 5 Расчет и проектирование клиноременной передачи открытого типа...……………………………………………………………………………. 16
Задание 6 Нагрузки валов редуктора………………………………………. 19
Задание 7 Проектный расчет валов. Эскизная компоновка редуктора…. .. 21
Задание 8 Расчетная схема валов редуктора………………………………....23
8.1 Расчет быстроходного вала………………………………………………..23
8.2 Расчет тихоходного вала……………………………………………….......25
Задание 9 Проверочный расчет подшипников……………………………....27
9.1 Проверочный расчет быстроходного вала……………………………...…27
9.2 Проверочный расчет тихоходного вала…………………………………..28
Задание 10 Конструктивная компоновка привода………………………….29
Задание 11 Проверочные расчеты…………………………………………...33
11.1 Проверочный расчет шпонок……………………………………..............33
11.2 Проверочный расчет стяжных винтов подшипников узлов…………...34
11.3 Проверочный расчет валов…………………………………………….....35
Задание 12 Расчет технического уровня редуктора……………………….…37
Список литературы………………………………………………………………38
