КФ МГТУ им. Н. Э. Баумана
Кафедра подъемно-транспортных машин
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Расчет и проектирование привода ленточного конвейера"
Калуга 2015

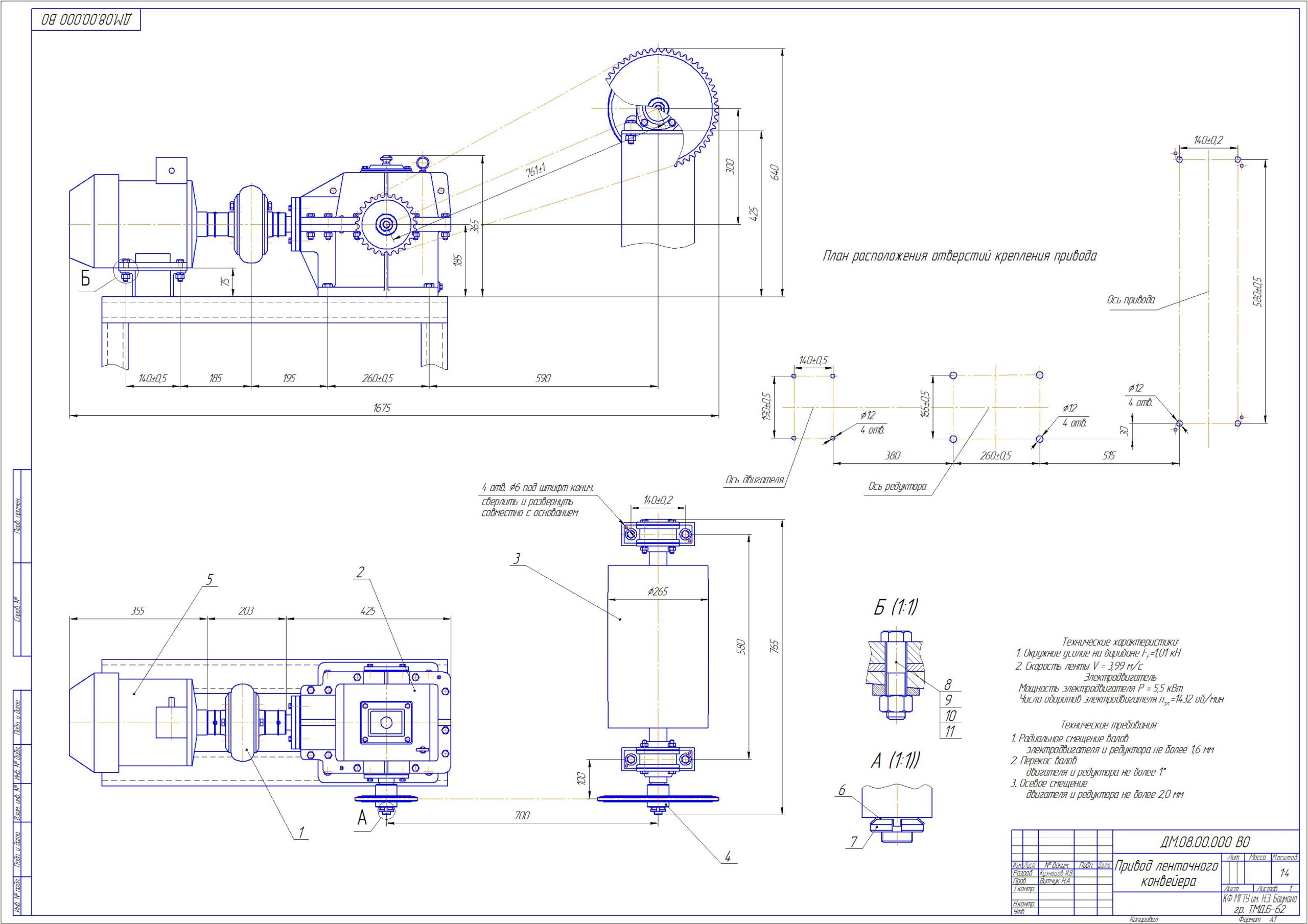

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода общего назначения, который включает в себя электрический двигатель, муфту и конический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 3 чертежа деталировки редуктора (вал тихоходный, шестерня, колесо).
Курсовой проект содержит 4 листа формата А1, 2 листа формата А3, 1 лист формата А2, 4 спецификации, 30 страница пояснительной записки, содержащей 6 рисунков, 1 таблицу и 8 источников.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).
Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 1432
2. Общее передаточное число редуктора 16
3. Передаточное число быстроходной ступени 4
4. Передаточное число тихоходной ступени 4
5. Вращающий момент на тихоходном валу, Нм 763
