Проектирование привода ленточного конвейера

Межгосударственное образовательное учреждение
Высшего образования
«Белорусско-Российский университет»
Кафедра «Основы проектирования машин»
Курсовой проект по дисциплине «Детали машин»
На тему «Привод ленточного конвейера»
Могилев 2019

1.1 Исходные данные

1. Срок службы привода t =6 лет
2. Окружное усилие на барабане Ft =0,8 Кн
3. Окружная скорость звездочки v = 1,2 м/с
4. Диаметр барабана D = 350 мм

В данной курсовой работе разработан привод ленточного конвейера, состоящий из следующих частей: электродвигатель, муфта упруго-компенсирующая, цилиндрический двухступенчатый редуктор, муфта жестко-компенсирующая и исполнительный орган. Рассмотрим назначение, а также достоинства и недостатки всех компонентов.

Содержание
Введение……………..….…………….......….......................................................... 1
1 Энерго-кинематический расчет привода……………..…………...... ........... 2
1.1 Исходные данные……………………………………………....................... .... 2
1.2 Подбор электродвигателя…………………………………..……............... 2
2 Расчет передач редуктора……………………………………………………........ 6
2.1 Определение допускаемых напряжений для зубчатых передач…………... 6
2.2 Проектный расчет цилиндрических передач редуктора……………………. 6
3 Проверочный расчет цилиндрических передач редуктора…….................... 10
3.1 Проверочный расчет цилиндрической передачи ………............................ 11
3.2 Проектный расчет быстроходной передачи редуктора …………….…........... 13
3.3 Проверочный расчет быстроходной цилиндрической передачи ….….….. 14
4 Проектный расчет валов……………………………………………………..…. 17
5 Обоснование и расчет основных размеров корпуса редуктора…………..… 19
6 Проверочный расчет тихоходного вала редуктора …………………………. 21
7 Выбор и расчет подшипников привода…………………………………….…. 26
8 Выбор и расчет шпоночных соединений привода……………………………... 29
9 Выбор соединительных муфт ……………………………………………….. 32
10 Обоснование и выбор смазочных материалов …..……….......................... 33
Заключение…………………………………………………………..................... 34
Список использованных источников………………………………..................... 35

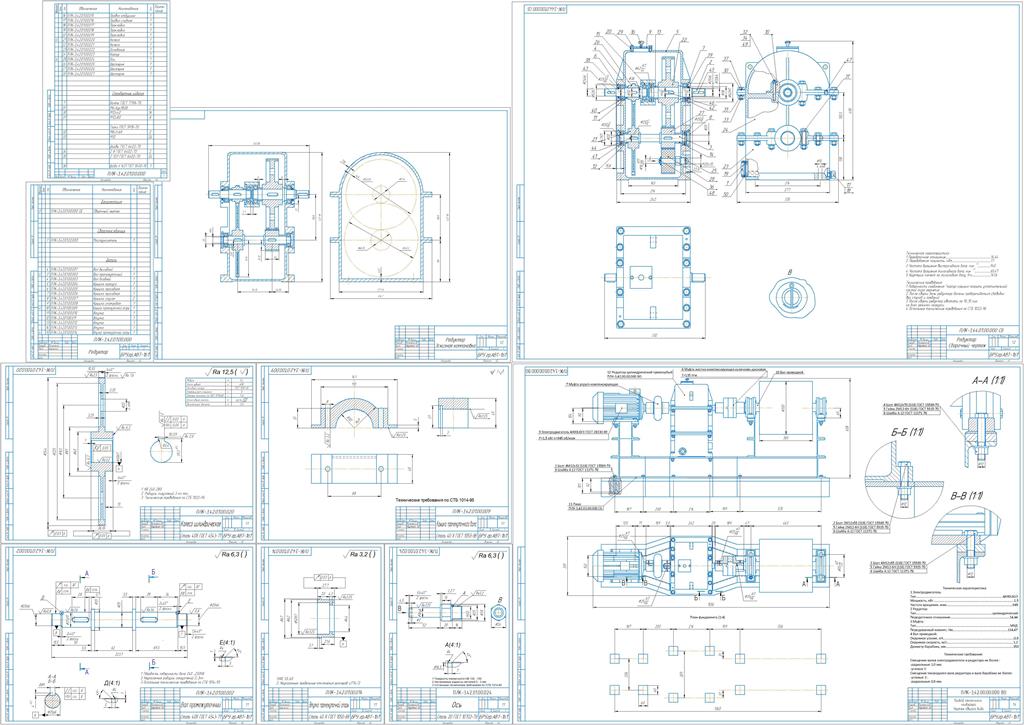

Состав: Записка Курсовая 1, Вал промежуточный, Втулка промежуточной опоры, Колесо цилиндрическое (СБ), Крышка промежуточного вала, Ось, Привод ленточного конвейера, Редуктор соосный цилиндрический, Редуктор Эскизная компоновка, Спецификация, спецификация на привод Язык документа
