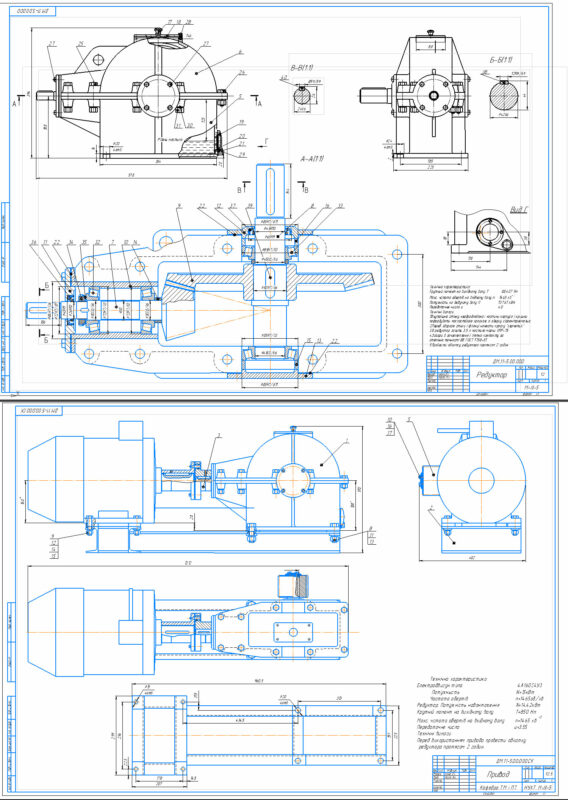

Привод ленточного конвейера состоит из электродвигателя, муфты, одноступенчатого конического редуктора и открытой цилиндрической передачи. Мощность на выходе привода 12,4 кВт, обороты 125 об/мин. Киев 2004
Технічна характеристика редуктора
Крутний момент на вихідному валу Т 88,407 Нм
Макс. чстота обертів на вхідному валу n: 1465 хв
Потужність на ведучому валу N 13,761 кВт
Передаточне число u 4,0
Технічні вимоги
1.Внутрішню стінку необроблюваної частини корпуса і кришки
пофарбувати маслостійкою краскою, а зверху сіроюнітроемалью.
2.Перед зборкою стики і фланці нанести краску "герметик".
3.В редуктор залить 3,5 л мастила марки ИПР-75.
4.Зазори в зачеплепленні і п'ятно контакту за
степінню точності 8В ГОСТ 1758-81.
5.Провести обкатку редуктора протягом 2 годин.
Технічна характеристика привода
Електродвигун типа 4А160S4У3
Потужнысть N=15кВт
Частота обертів n=1465об/хв
Редуктор. Потужність навантаження N=14.42кВт
Крутній момент на вихідному валу Т=850 Нм
Макс. чстота обертів на вхідному валу n=1465 хв
Передаточне число u=3.55
Технічні вимоги
Перед використанням привода провести обкатку
редуктора протягом 2 годин.
Содержание.
Введение.
1.Выбор электродвигателя и кинематический
распечаток редуктора. ст.3
2. Расчет закрытой прямозубой конической передачи. ст.6
3. Расчет открытой рямозубой
цилиндрической передачи ст. 13
4. Пространственная схема погрузки на валы. ст. 18
5. Расчет входного вала. ст.19
6. Расчет выходного вала. ст.22
7. Расчет выходного вала на утомляемость. ст.25
8. Расчет шпонок. ст.26
9. Выбор подшипников. ст.28
10. Подбор и расчет муфты. ст. 30
Список использованной литературы
