Проектирование привода ленточного конвейера u=99,44

Пермский национальный исследовательский политехнический университет.
Кафедра Материалы, технологии и конструирование машин.
Курсовой проект по дисциплине "Детали машин".
На тему: "Расчет и проектирование привода ленточного конвейера".
Пермь 2015

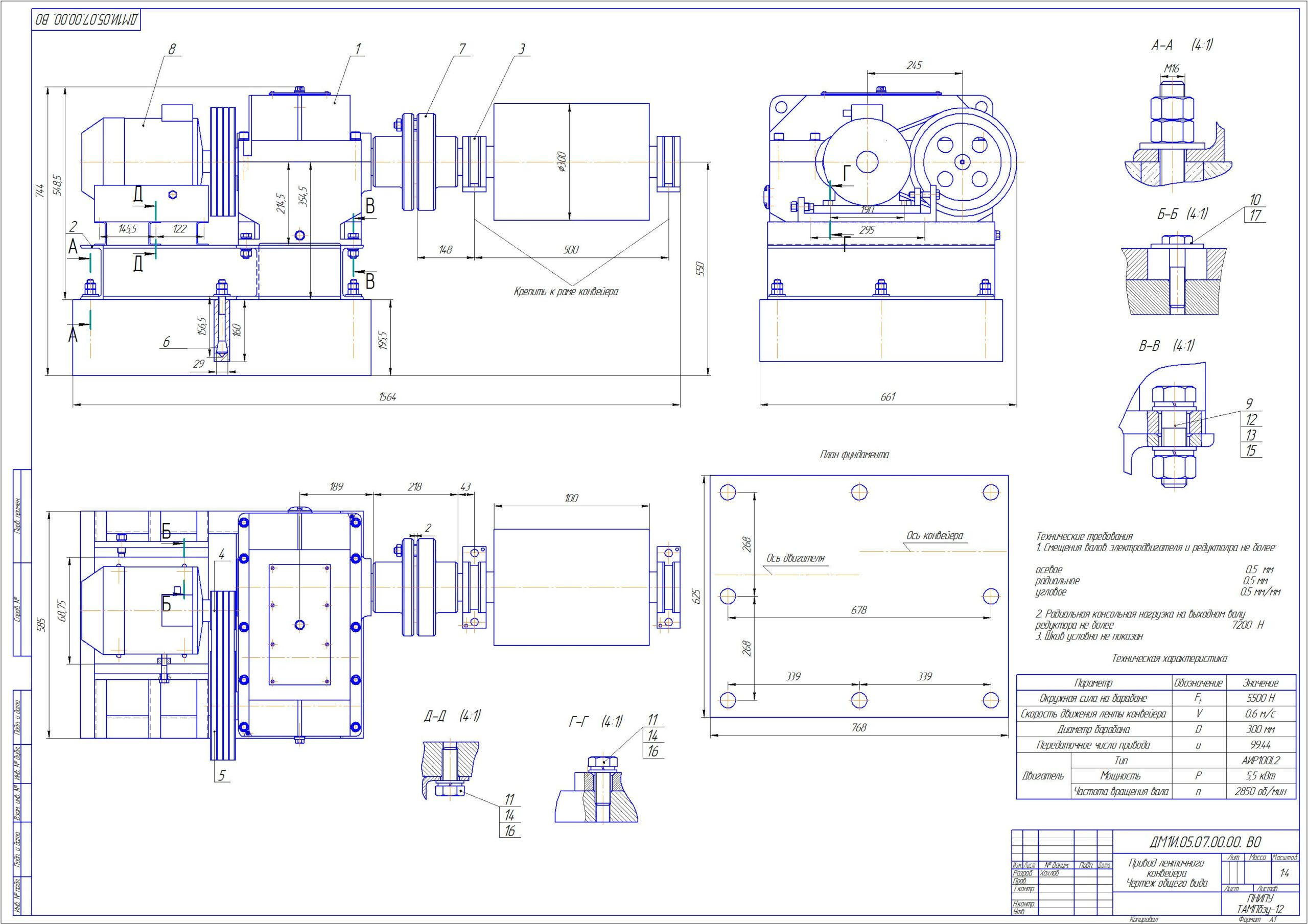

В рамках данного курсового проекта рассмотрены расчет и проектирование привода ленточного конвейера, который включает в себя электрический двигатель АИР100L2 мощности 5.5 кВт, клиноременную передачу, двухступенчатый цилиндрический редуктор, муфту и барабан. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 2 чертежа деталировки редуктора (вал тихоходный, колесо).
Курсовой проект содержит 2 листа формата А1, 2 листа формата А2, 2 спецификации, 45 страниц пояснительной записки.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).
Техническая характеристика привода:
Электродвигатель асинхронный АИР100L2 (мощность 5,5 кВт, частота вращения 2850 об/мин)
Редуктор цилиндрический двухступенчатый (u=35,51)
Частота вращения на выходном валу редуктора - 28,66 об/мин
Общее передаточное число привода - 99,44
Вращающий момент на выходном валу -1133,8 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 1019,03
2. Общее передаточное число редуктора 35,51
3. Передаточное число быстроходной ступени 6,78
4. Передаточное число тихоходной ступени 5,24
5. Вращающий момент на тихоходном валу, Нм 1100
