Проектирование привода ленточного конвейера (U=30,72)

Российский Государственный Университет нефти и газа им. И. М. Губкина
Кафедра технической механики
Курсовому проекту по дисциплине «Детали машин и основы конструирования».
Тема проекта «Проектирование привода ленточного конвейера»
Москва 2013

Целью работы является проектирование привода ленточного конвейера, состоящего из асинхронного электродвигателя единой серии «4А» и передаточного механизма (цилиндрический двухступенчатый вертикальный соостный редуктор и цепная передача)

Исходные данные:
Окружная сила на звездочке Ft = 13 kH = 13 * 103 H
Линейная скорость цепи V = 1,2 м/с
Диаметр барабана Dб = 240 мм
Срок службы tΣ = 10 тыс. ч

Разработать:
Сборочный чертеж редуктора
Узел приводного вала
Монтажный чертеж привода
Рабочие чертежи деталей.

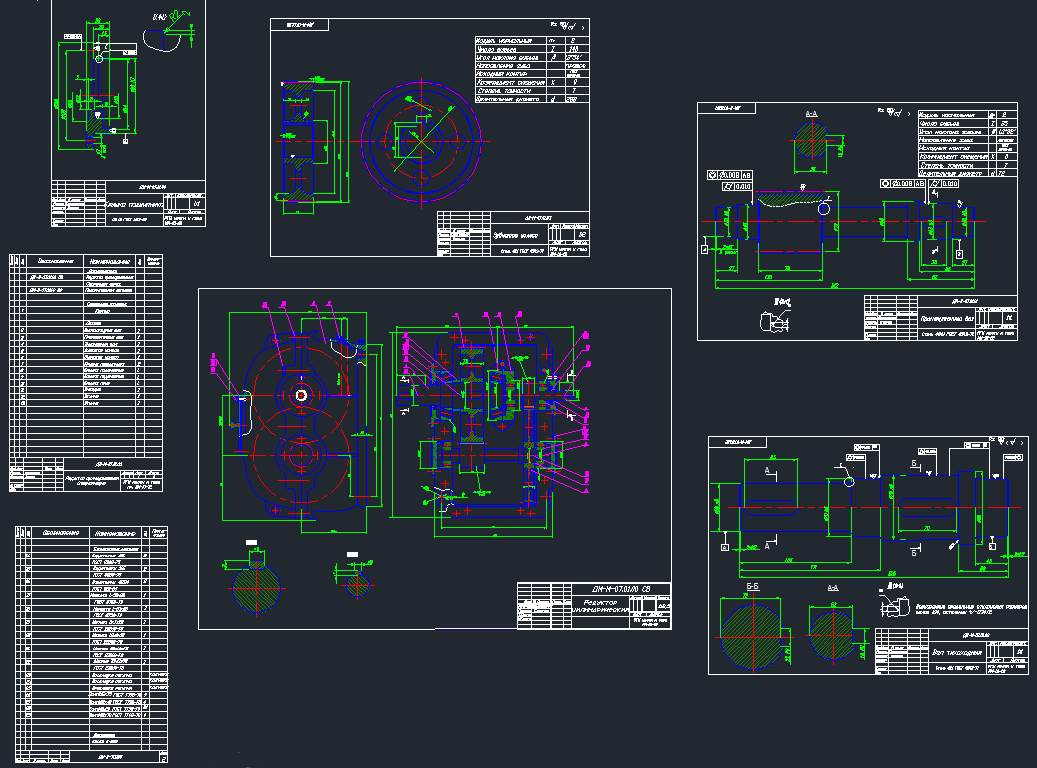

Состав: Пояснительная записка, сборочный чертеж, спецификация, деталировка (вал тихоходный, вал промежуточный, колесо зубчатое, крышка) Язык документа

Софт: AutoCAD 2013

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование привода ленточного конвейера (U=30,72)

Пояснительная записка .doc
ДМ-М-7.dwg
