Проектирование привода общего назначения uр=5

Самарский государственный технический университет
Кафедра "Механика"
Курсовой проект по дисциплине "Детали машин"
На тему: "Проектирование привода общего назначения"
Самара 2019

Необходимо спроектировать редуктор имея следующие данные: Pвых = 3,29 кВт; wвых = 19,96 с^-1; aw = 112 мм; nc = 1000 мин ^-1.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 2
1. ТЕХНИЧЕСКОЕ ЗАДАНИЕ 4
2. ЭСКИЗНЫЙ ПРОЕКТ 5
2.1. Выбор электродвигателя, кинематический,силовой расчет привода 5
2.2 Расчет редукторной передачи 6
2.3 Нагрузка валов редуктора 11
2.4 Проектный расчет валов. Эскизная компановка 12
2.5 Определение опорных реакций тихоходного вала. Построение эпюр моментов. Проверочный расчет подшипников. 15
3 ТЕХНИЧЕСКИЙ ПРОЕКТ 19
3.1 Конструктивная компоновка редуктора 19
3.2 Смазывание. Смазочные устройства 23
3.3 Выбор муфты 24
3.4 Расчет шпоночных соединений 25
3.5 Уточненный расчет валов 26
3.6 Сборка редуктора 29

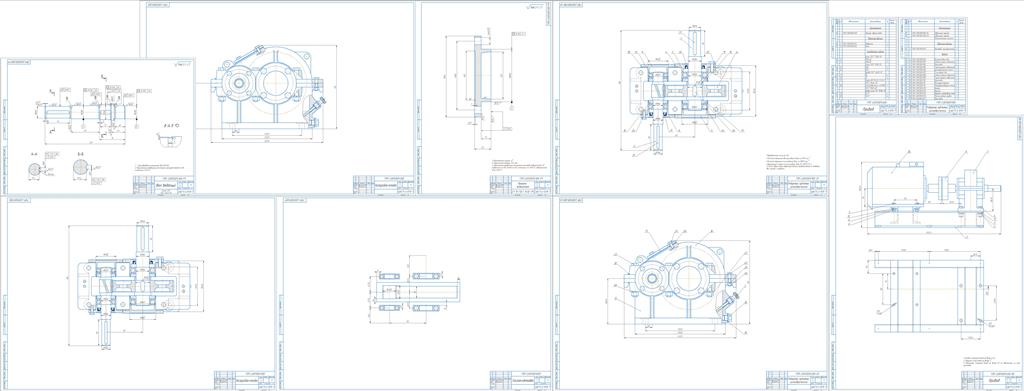

4. РАБОЧАЯ ДОКУМЕНТАЦИЯ 30
4.1 Разработка сборочного чертежа редуктора 30
4.2 Разработка чертежа общего вида привода 31
4.3 Разработка рабочих чертежей деталей 32
4.4 Спецификации 32
СПИСОК ЛИТЕРАТУРЫ 33
