Конкурс асов 3D-моделирования

Проектирование привода силового

САНКТ-ПЕТЕРБУРГСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ ПЕТРА ВЕЛИКОГО
Кафедра «Машиноведение и основы конструирования»
Курсовой проект ПРИВОД СИЛОВОЙ
МОК 051.00.00 00
Санкт-Петербург
2016г.

Исходные данные: крутящий момент на выходном валу 1040Н*м, частота вращения выходного вала 120об/мин, требуемый ресурс 8700, межосевое расстояние 187,5мм, относительная ширина зубчатого венца для быстроходн.передачи 0,574 угол наклона зубьев для косозубой передачи 25°
В курсовом проекте в соответствии с техническим заданием разработан общий вид привода конвейера, который включает в себя асинхронный электродвигатель АИР132М4, клиноременную передачу, редуктор, выполненный по соосной кинематической схеме, и раму.
Содержание
Введение
ЭНЕРГО-КИНЕМАТИЧЕСКИЙ РАСЧЕТ ПРИВОДА И ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ
ПРОЕКТИРОВАНИЕ МЕХАНИЧЕСКИХ ПЕРЕДАЧ
ПРОЕКТИРОВОЧНЫЙ РАСЧЕТ ВАЛОВ
ПРОВЕРОЧНЫЙ РАСЧЕТ ПОДШИПНИКОВ КАЧЕНИЯ
ВЫБОР И ПРОВЕРОЧНЫЙ РАСЧЕТ ШПОНОЧНЫХ СОЕДИНЕНИЙ
ВЫБОР СИСТЕМЫ СМАЗКИ И СМАЗОЧНЫХ МАТЕРИАЛОВ ДЛЯ ЗУБЧАТЫХ ПЕРЕДАЧ И ПОДШИПНИКОВ КАЧЕНИЯ
ТЕПЛОВОЙ РАСЧЕТ РЕДУКТОРА
ВЫБОР И ПРОВЕРОЧНЫЙ РАСЧЕТ МУФТЫ
СПИСОК ЛИТЕРАТУРЫ

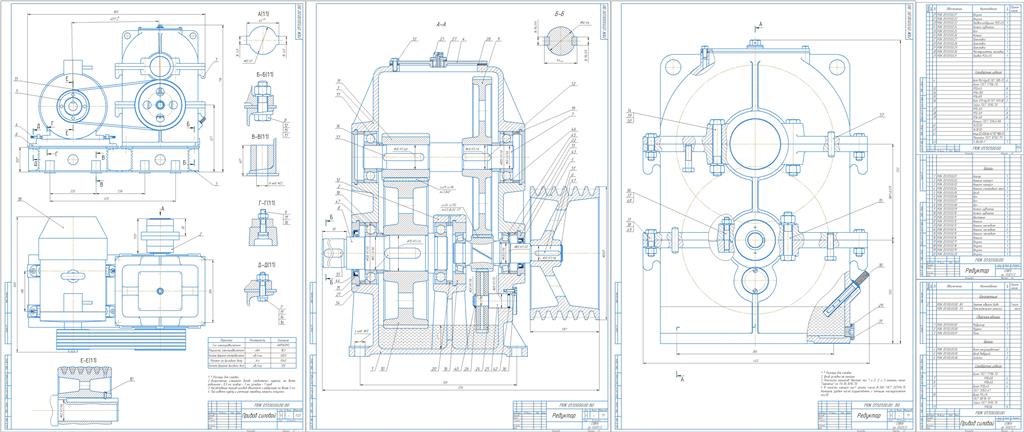

Состав: Привод силовой (ВО), спецификация привод силовой, редуктор (ВО) лист 1, лист 2, спецификация редуктор, ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование привода силового

Новая папка/
Новая папка/ПЗ.docx
Новая папка/Привод силовой _ МОК 051.00.00.00 ВО.cdw
Новая папка/Привод_силовой__MOK_051_00_00_00.spw
Новая папка/Редуктор _ МОК 051.0000.00 ВО.cdw
Новая папка/Редуктор _ МОК 051.01.00.00 ВО лист 1.cdw
Новая папка/Редуктор _ МОК 051.01.00.00 .spw
