Проектирование силового привода

СПбПУ им.Петра Великого
Кафедра «Машиноведение и детали машин»
Курсовая работа по дисциплине «Машиноведение и детали машин»
На тему: "Проектирование силового привода"
Санкт-Петербург 2018

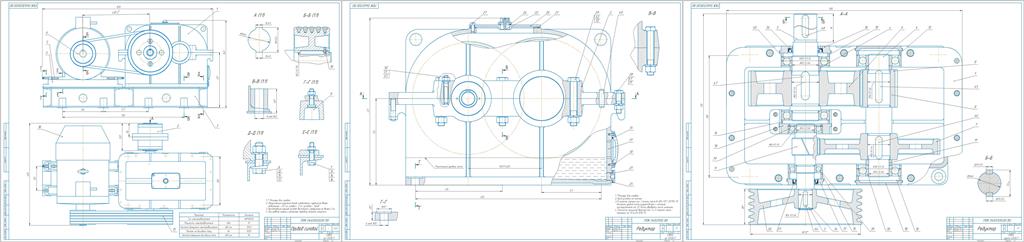

В курсовом проекте в соответствии с техническим заданием разработан общий вид привода насоса, который включает в себя асинхронный электродвигатель АИР160S2, клиноременную передачу, редуктор, выполненный по развёрнутой кинематической схеме, и раму.
Техническое задание
Введение
1. Энергокинематический расчет привода и выбор электродвигателя
1.1. Определение КПД привода и выбор электродвигателя
1.2. Определение общего передаточного отношения привода и разбивка его по ступеням
1.3. Определение частот вращения, крутящих моментов и мощностей на валах
2. Проектирование механических передач
2.1. Обоснование выбора параметров зубчатых передач
2.2. Методика расчета 2-х ступенчатого цилиндрического редуктора, выполненного по развернутой схеме
2.3. Методика расчета клиноременной передачи
2.4. Проектный расчет цилиндрической передачи
2.5. Проектный расчет клиноременной передачи
2.6. Анализ результатов расчета и выбор оптимального варианта
3. Проектировочный расчет валов
3.1. Предварительный выбор диаметров валов
3.2. Выбор подшипников качения
4. Проверочный расчет подшипников качения
4.1. Расчет радиальных нагрузок на подшипники качения
4.2. Методика расчета подшипников качения
4.3. Результаты расчета подшипников качения
5. Выбор и проверочный расчет шпоночных соединений
6. Выбор системы смазки и смазочных материалов для зубчатых передач и подшипников качения
7. Тепловой расчет редуктора
8. Выбор и проверочный расчет муфты
Список использованной литературы
Приложение: Спецификация «Привод силовой»
Приложение: Спецификация «Редуктор»

Техническая характеристика привода:
Тип электродвигателя - АИР160S2
Мощность электродвигателя - 15 кВт
Частота вращения электродвигателя - 2940 об/мин
Момент на выходном валу - 1020 Нм
Частота вращения выходного вала - 114об/мин
