Проектирование и расчёт привода пластинчатого питателя (двухступенчатого цилиндрического редуктора)

БГТУ им. В.Г. Шухова
Кафедра мех. оборудования
Курсовой проект по дисциплине "Детали машин и основы проектирования"
На тему "Проектирование и расчёт привода пластинчатого питателя"

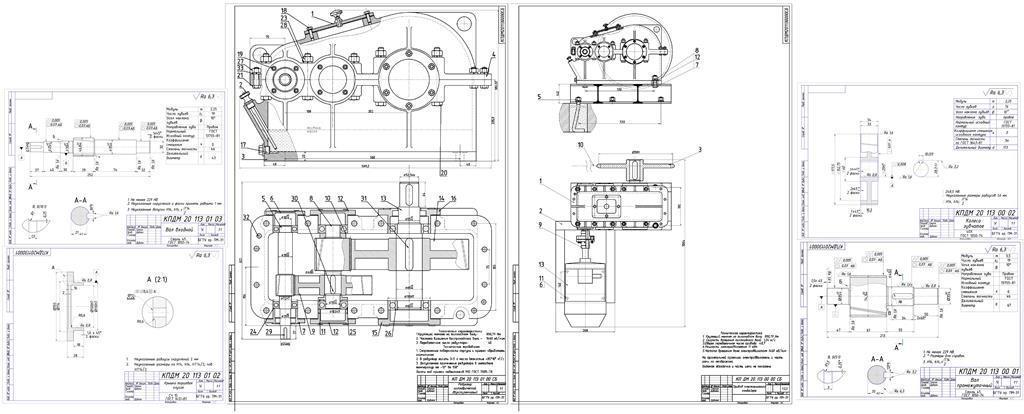

Редуктор передаёт момент через ременную передачу(расчёт внутри) на пластинчатый питатель. А на сам редуктор момент идёт от выбранного электродвигателя. Задача спроектировать редуктор, привод , все соединения валов, а также сделать чертежи. Деталировку, чертёж редуктора и общий план с приводом
Исходные данные
Выходная мощность - 6,5 кВт
Частота вращения выходного вала 30 об/мин
Срок службы 45000 ч

Содержание
1. КИНЕМАТИЧЕСКИЙ И ЭНЕРГЕТИЧЕСКИЙ РАСЧЁТ ПРИВОДА…………………………………………………………………………3
2. РАСЧЕТ ЦИЛИНДРИЧЕСКИХ ПЕРЕДАЧ 4
СТУПЕНЬ № 1 4
СТУПЕНЬ №2 10
3. РАСЧЕТ ОТКРЫТОЙ ЦЕПНОЙ ПЕРЕДАЧИ 16
4. ЭСКИЗНОЕ ПРОЕКТИРОВАНИЕ ПРИВОДА 18
ПРЕДВАРИТЕЛЬНЫЙ РАСЧЕТ ВАЛОВ РЕДУКТОРА 18
ВХОДНОЙ ВАЛ РЕДУКТОРА 18
ПРОМЕЖУТОЧНЫЙ ВАЛ РЕДУКТОРА 19
ВЫХОДНОЙ ВАЛ РЕДУКТОРА 19
5. ВЫБОР И РАСЧЁТ ПОДШИПНИКОВ 20
ВХОДНОЙ ВАЛ РЕДУКТОРА 20
ПРОМЕЖУТОЧНЫЙ ВАЛ РЕДУКТОРА 20
ВЫХОДНОЙ ВАЛ РЕДУКТОРА 21
6. КОНСТРУИРОВАНИЕ ЦИЛИНДРИЧЕСКИХ КОЛЕС 21
БЫСТРОХОДНАЯ СТУПЕНЬ 22
ТИХОХОДНАЯ СТУПЕНЬ 22
ВЫБОР МУФТ 23
7. КОНСТРУКТИВНЫЕ РАЗМЕРЫ КОРПУСА РЕДУКТОРА 23
8. РАСЧЕТ ШПОНОЧНЫХ СОЕДИНЕНИЙ 24
9. ПРОВЕРОЧНЫЙ РАСЧЕТ ВАЛОВ 25
РАСЧЕТ ВХОДНОГО ВАЛА 25
РАСЧЕТ ПРОМЕЖУТОЧНОГО ВАЛА 27
РАСЧЕТ ВЫХОДНОГО ВАЛА 29
10. ПРОВЕРОЧНЫЙ РАСЧЁТ ТИХОХОДНОГО ВАЛА 31
11. ВЫБОР СИСТЕМЫ СМАЗКИ РЕДУКТОРА 33
12. КОНСТРУИРОВАНИЕ РАМЫ 33
13. ЛИТЕРАТУРА 34
