Проектирование привода смесительного барабана

БелГУТ
Кафедра «транспортно-технологические машины и оборудование»
Курсовой проект по дисциплине «Детали машин и основы конструирования»
На тему «Проектирование привода смесительного барабана»
Гомель 2021

Мощность на выходном валу привода, Pвых = 3,5 кВт.
Частота вращения выходного вала, nвых = 22 об/мин.
Расчётный срок службы привода, Lh = 11 ⋅ 103.
Элементы конструкции привода смесительного барабана:
1-электродвигатель
2-клиноременная передача
3-редуктор двухступенчатый
4-муфта упругая
5-открытая коническая передача

Курсовой проект состоит из:

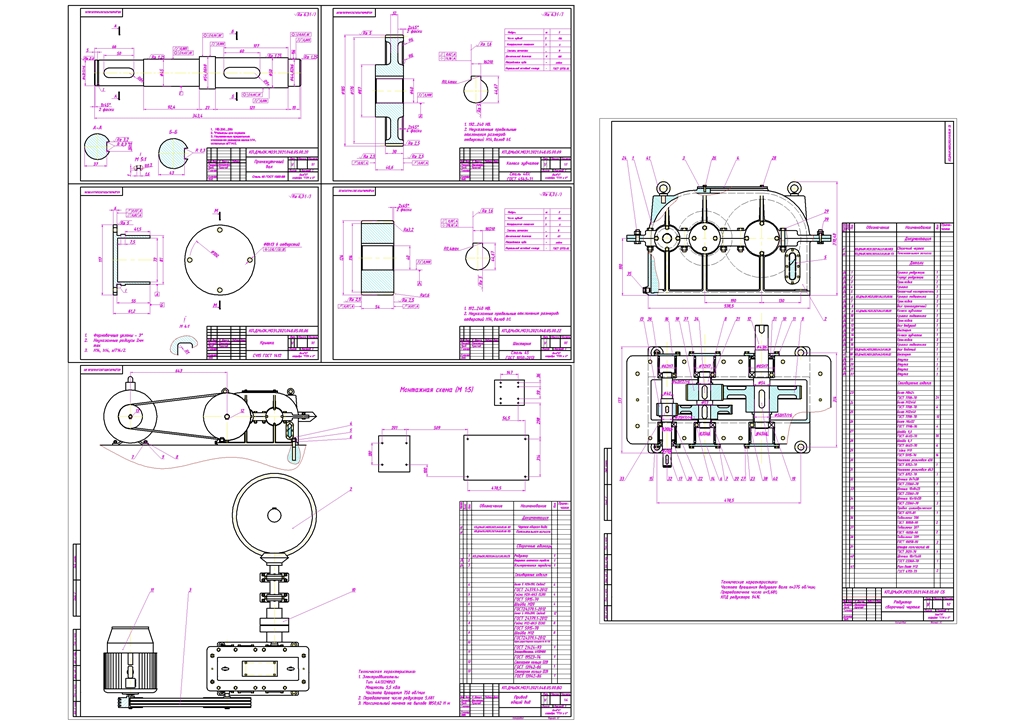

3 листа с чертежами мотор редуктора, деталировка и общий вид привода
Пояснительной записки с расчетами редуктора и техническим обоснованием.

Содержание
Введение 3
1 РАСЧЁТ ОСНОВНЫХ ПАРАМЕТРОВ ПРИВОДА 4
2 РАСЧЁТ РЕДУКТОРА 7
3 РАСЧЁТ КЛИНОРЕМЕННОЙ ПЕРЕДАЧИ 18
4 РАСЧЁТ ОТКРЫТОЙ КОНИЧЕСКОЙ ПЕРЕДАЧИ 24
5 РАСЧЁТ НА ПРОЧНОСТЬ ВАЛОВ РЕДУКТОРА 28
6 ОПРЕДЕЛЕНИЕ ЗАПАСА ПРОЧНОСТИ ВАЛОВ 40
7 ПОДБОР ПОДШИПНИКОВ КАЧЕНИЯ 43
8 ПОДБОР ШПОНОК И ПРОВЕРОЧНЫЙ РАСЧЕТ ИХ ПО НАПРЯЖЕНИЯМ СМЯТИЯ 45
9 ВЫБОР МУФТЫ 46
10 ВЫБОР СМАЗКИ 47
ЗАКЛЮЧЕНИЕ 48
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ 49
